Groepenkast 1 fase 5 groepen + wcd

Artikelnummer: 104010
€ 824,01 € 263,68 € 217,92

Op voorraad

Bestel ma-vr voor 21:00, ontvang het de volgende dag
Gratis verstuurd
30 dagen bedenktijd
Gratis retour
Bel voor technisch advies 036-7505372
3 jaar garantie
Volledig bedraad en getest

Omschrijving

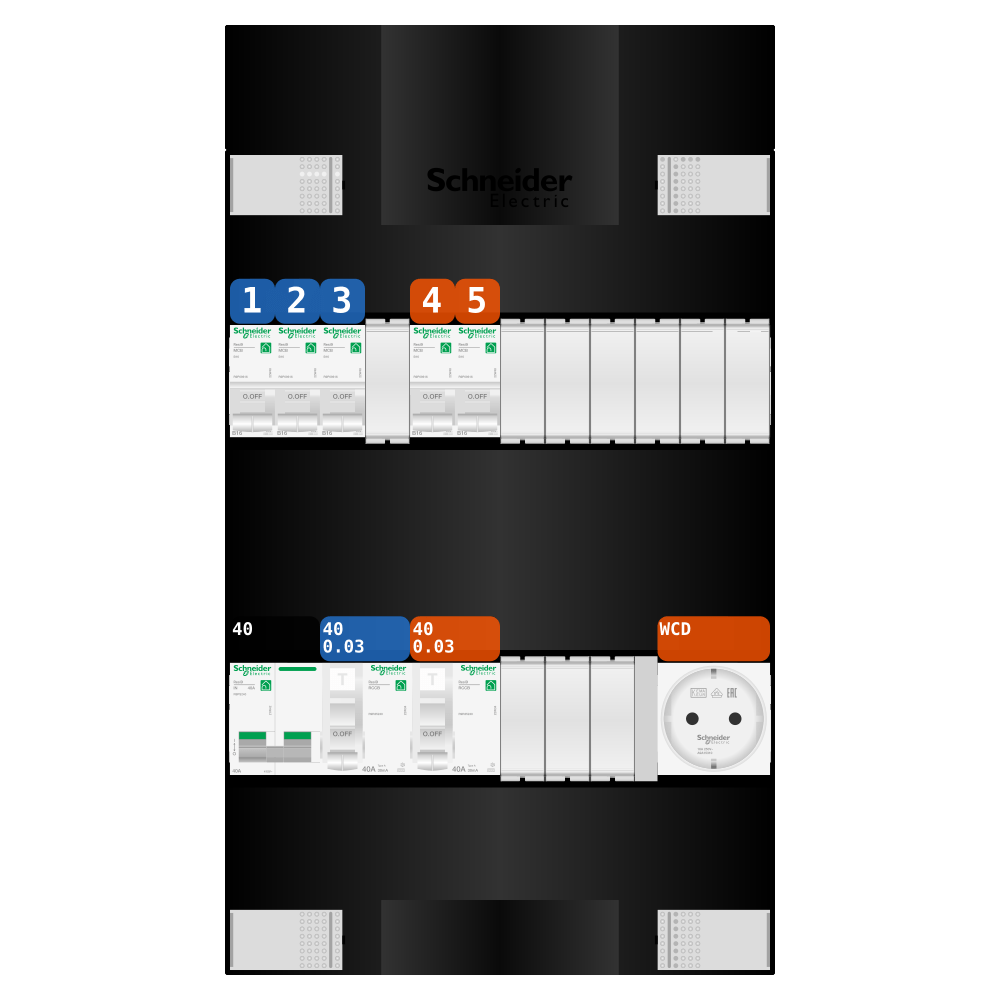

1 fase groepenkast met 5 installatieautomaten 1 polig + nul B karakteristiek. Inclusief hoofdschakelaar 2 polig 40A, stopcontact. Alle groepenkasten worden op onze paneelbouw afdeling geassembleerd en getest. Alle componenten worden onder spanning getest. Iedere schroef wordt met de hand aangedraaid op de juiste aandraaimoment. Alle aardlekschakelaars worden getest met een gecertificeerd aardlektester. Uitschakelstroom staat op uw testrapport die u ontvangt met de groepenkast.

De groepenkast is een typische woningbouw verdeler welke zeer geschikt is voor renovatie en nieuwbouw toepassingen. Doordat de breedte van 220mm gelijk is aan de oude groepenkast is het uitwisselen zeer eenvoudig en hoeft er weinig te worden aangepast. Buiten de standaard leverbare groepenkasten is het mogelijk om een klantspecifieke oplossing aan te vragen. Deze kasten zijn eenvoudig uit te breiden met de Gacia componenten.

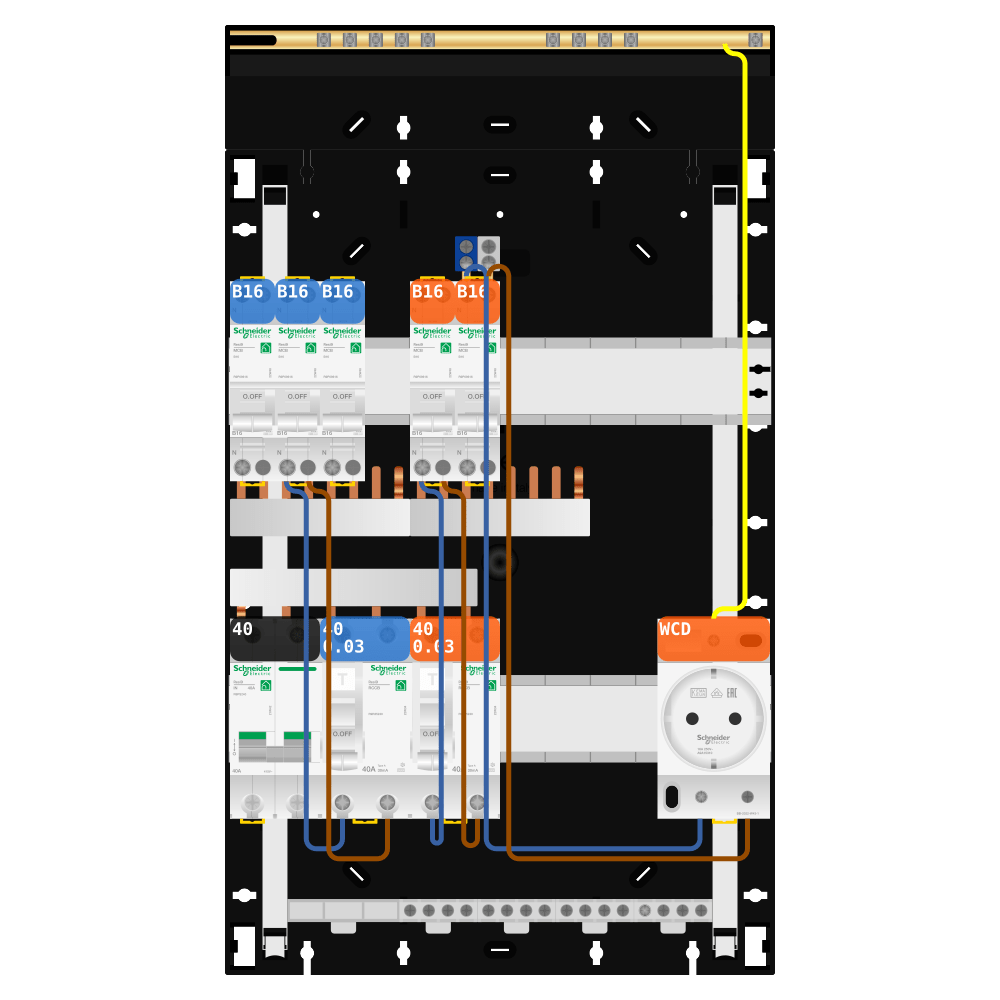

Groepenkast is compleet bedraad

- De nieuwe Advanced groepenverdelers van Schneider Electric zijn speciaal ontworpen voor toepassing in de woning- en kleine utiliteitsbouw tot 63 A - Deze groepenverdeler is volledig afgestemd op gebruik van modulaire componenten
- De constructie van de Advanced groepenverdeler staat garant voor snelle montage:
  * minimaal gebruik van gereedschap
  * de verdeler bestaat uit weinig onderdelen
  * de aardrail is standaard koppelbaar met een tweede verdeler;
  * alles is in 1 doos verpakt, dus direct klaar om te installeren
- De Advanced groepenverdeler is erg soepel in gebruik:
  * willekeurige volgorde van montage van verdeler en buisinvoerstuk
  * het buisinvoerstuk heeft standaard 18 buisingangen en is geschikt voor zowel 16 als 19/20 mm buis
  * uitgebreide mogelijkheden bij de plaatsing van de componenten
  * symmetrische bodemplaat
- De verdeler biedt veel werkruimte voor de installateur:
  * 20 mm werkruimte tussen bodem en DIN-rail
  * 135 mm werkruimte tussen de DIN-rails onderling
  * 12 modules van 18 mm per DIN-rail
  * de verdeler is rondom toegankelijk bij verwijdering van afdekkap
- Hoge mate van veiligheid:
  * door zijn grote werkruimte en de standaard isolatie van alle onderdelen is de verdeler absoluut veilig. Dit laatste wordt bewezen door de IP20 beschermingsklasse
  * mogelijkheid tot verzegelen van de verdeler

Extra informatie

Het assembleren van groepenkasten is onze specialiteit. En daarin blinken we uit. Dat begint al met onze online groepenkastsoftware. Door onszelf geschreven, en dus uniek in de wereld. Met deze handige tool die u op onze website vindt, stelt u zelf heel eenvoudig een groepenkast op maat samen. Alle groepenkasten worden op onze afdeling Paneelbouw geassembleerd. En dat gaat als volgt:

  • de bestelling komt binnen en de goederen die nodig zijn voor het maken van de kast worden verzameld;
  • iedere schroef wordt aangedraaid op het juiste aandraaimoment;
  • alle aardlekschakelaars worden getest met een gecertificeerde aardlektester;
  • alle componenten worden onder spanning getest;
  • de monteur controleert of de groepenkast volgens specificatie is gebouwd.

Groepenkast software van vekto

Daarna volgt een tweede controle, waarin de volgende punten worden gecontroleerd:

  • of de juiste componenten zoals opgegeven in de bestelling zijn gebruikt;
  • elke component afzonderlijk: type product, ampère, aantal polen, karakteristiek en aardlekstroom;
  • de bekabeling: hulzen die in de kooiklemconstructie zijn vastgeschroefd moeten recht voor de kooiklem te zitten, isolatie van de adereindhuls mag niet in de kooiklem zitten, zijn de juiste kleuren en de juiste dikte van de draad gebruikt, is de kast op de juiste manier aangesloten en zitten de kammen goed onder de schroef (en niet erboven).

Tenslotte wordt in het teststation de groepenkast onder spanning getest. Op iedere groep wordt de spanning gemeten en gecontroleerd. De aardlekschakelaars worden ook getest – ijkpunt is de hoeveelheid stroom die er mag lekken voordat de schakelaar uitschakelt. Alle waarden worden genoteerd in het testrapport dat bij elke groepenkast wordt geleverd.

De panelen worden gebouwd volgens NEN1010- en NEN-EN-IEC- 61439-1-normen. In totaal kunnen we maar liefst 922 verschillende groepenkasten assembleren, waarvoor voor een groot deel geldt: voor 21.00 uur besteld, de volgende dag in huis.

Lees meer
Gepubliceerd in: Paneelbouw & Groepenkasten

Het kan zijn dat op zoek bent naar grotere verdelers. Ook die bouwen we voor u volgens de door u gewenste specificaties. Natuurlijk krijgt u van ons eerst een heldere offerte, gebaseerd op de tekening die we voor maken. In de offerte kunt u precies zien wat de afzonderlijke componenten, het materiaal en de arbeidsuren u kosten. U kunt kiezen uit:

  • F-Tronic; kunststof t/m 63A, plaatstaal t/m 125A
  • Schneider Electric Pragma; kunststof t/m 160A
  • Schneider Electric Prisma; plaatstaal t/m 630A
  • Schneider Electric Thalas; kunststof t/m 630A
  • Famatel IP65 Amarios t/m 125A
  • Famatel IP40 Nouvo & IP65 Acqua t/m 63A

Groepenkast iets groter

Lees meer
Gepubliceerd in: Paneelbouw & Groepenkasten

Specificaties

MerkSchneider electric
TypeADVG2F1G050W00
Artikelnummer104010
Gewicht in kg0.0000
AanbouwmogelijkheidJa
Aantal aardlekautomaten-
Aantal aardlekschakelaars 300mA-
Aantal aardlekschakelaars 30mA2
Aantal directe groepen-
Aantal fasen1
Aantal groepen achter aardlekschakelaar5
Aantal lichtgroepen5
Aantal polen hoofdschakelaar2
Beschermingsgraad (IP)IP20
BeveiligingInstallatie-/aardlekautomaat
Breedte220mm
Diepte105mm
Hoofdschakelaar - nom. stroom40A
Hoogte380mm
KookgroepGeen
Kookgroep geschikt als krachtgroepNee
Materiaal behuizingKunststof
Met beltransformatorNee
Met contactdoosJa
Met transparant dekselNee
OverspanningsbeveiligingNee
Totaal aantal groepen5
