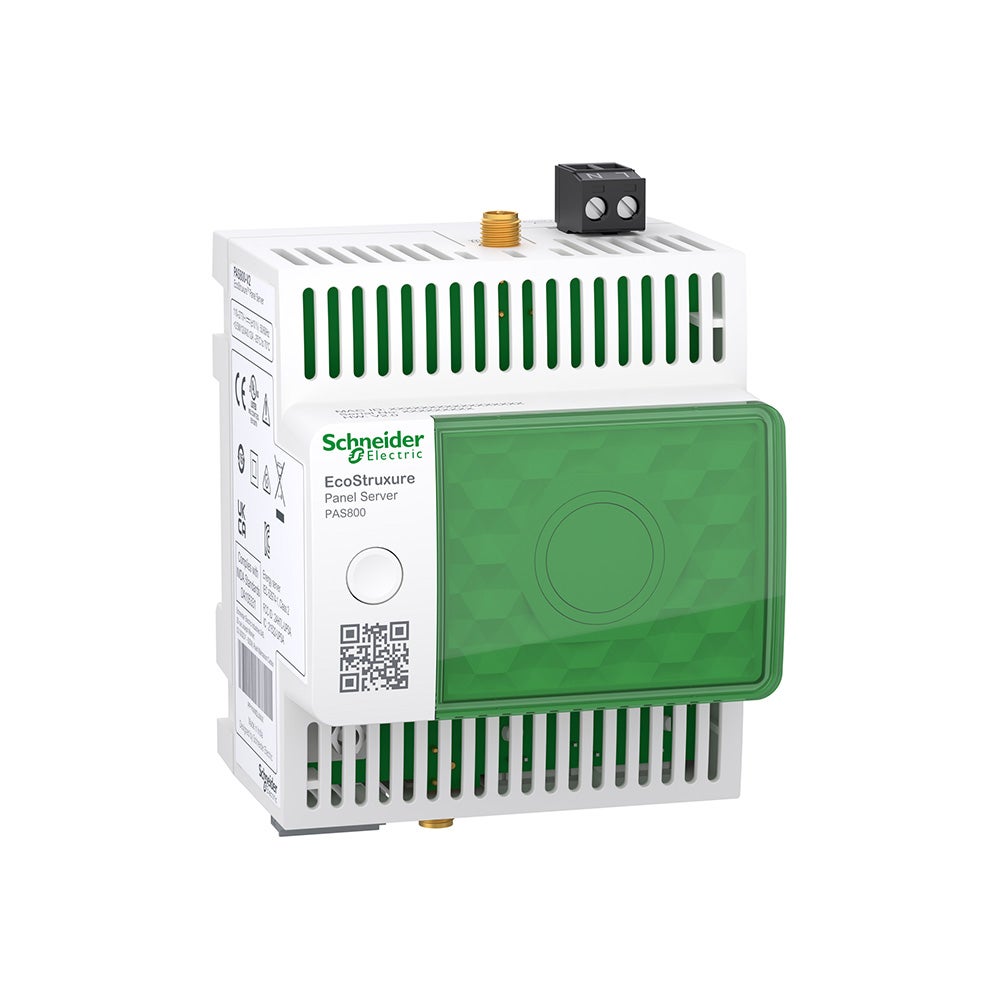

Ecostruxure Panel Server Advanced Datalogger draadloos Gateway Modbus ETH TCP/IP

De EcoStruxure Panel Server van Schneider Electric is een veelzijdige gateway voor het verbinden van slimme, bedrade en draadloze IoT-apparaten met edge-software en cloudapplicaties. De Panel Server verzamelt gegevens uit de installatie en maakt deze beschikbaar voor monitoring, analyse en beheer binnen het EcoStruxure-platform.

De gateway ondersteunt draadloze apparaten van Schneider Electric, zoals PowerTag Energy, PowerLogic HeatTag, PowerTag Ambient en PowerTag Control. Daarnaast kunnen uiteenlopende apparaten met Modbus/RS485 en Modbus/TCP worden aangesloten, waaronder vermogensmeters en beveiligingscomponenten.

Inzicht in energieverbruik en installatiegegevens

De geïntegreerde datalogger slaat gegevens tot drie jaar op. Via de gebruiksvriendelijke webinterface krijg je inzicht in het energieverbruik en de prestaties van aangesloten apparaten. Met dashboards en trendanalyses kunnen meetgegevens eenvoudig worden gevolgd en geanalyseerd. Ook geregistreerde alarmen zijn overzichtelijk terug te bekijken.

Voor het oplossen van storingen beschikt de Panel Server over uitgebreide diagnosefuncties. Via de ingebouwde webpagina's zijn diagnostische informatie en logbestanden beschikbaar, waardoor problemen in de installatie eenvoudiger kunnen worden geanalyseerd.

Eenvoudige inbedrijfstelling

De EcoStruxure Panel Server kan rechtstreeks via de geïntegreerde webinterface worden geconfigureerd en in bedrijf gesteld. Voor uitgebreidere configuratie en commissioning kan EcoStruxure Power Commission worden gebruikt. Deze software biedt onder andere commissioningrapporten en aanvullende functies voor het configureren van de installatie.

Communicatie en aansluitingen

Voor communicatie beschikt de Panel Server over twee 10/100 Base-T Ethernet RJ45-aansluitingen. Daarnaast zijn aansluitingen aanwezig voor Modbus RS485 en externe antennes voor draadloze communicatie.

Een mobiele verbinding kan worden gerealiseerd met een externe LTE-router die via Ethernet of WiFi met de Panel Server wordt verbonden. Hierdoor is de gateway geschikt voor verschillende communicatieoplossingen en installatieomgevingen.

De Panel Server is ontworpen voor DIN-rail montage in een modulaire behuizing en kan daardoor eenvoudig worden geïntegreerd in een verdeelinrichting.

Integratie met EcoStruxure

De EcoStruxure Panel Server sluit aan op verschillende oplossingen binnen het EcoStruxure-platform. De gateway kan worden gebruikt in combinatie met edge-software zoals Power Monitoring Expert, Power Operation en EcoStruxure Building Operation.

Ook integratie met cloudapplicaties zoals Facility Expert, Asset Advisor en Resource Advisor is mogelijk. Hierdoor kunnen installatiegegevens centraal worden verzameld en gebruikt voor monitoring, analyse en beheer.

Technische specificaties

• Afmetingen: 71,8 × 70,2 × 85 mm (B × D × H)
• Voeding: 110–277 VAC/DC, 50–60 Hz
• Maximaal vermogen: 3 W / 10 VA
• Bedrijfstemperatuur: -25 °C tot +70 °C
• Relatieve luchtvochtigheid: 5–95%
• Databuffering: tot 3 jaar
• Montage: DIN-rail
• Ethernet: 2 × 10/100 Base-T RJ45
• Modbus: RS485
• Draadloze communicatie: aansluitingen voor externe antennes
• Mobiele communicatie: via externe LTE-router
• Beschermingsgraad connectoren: IP20
• Beschermingsgraad behuizing: IP30 aan overige zijden
• Certificeringen: onder andere CE, UL/CSA, IEC 61010, UL 61010, IEC 61974-1, maritieme certificering, IEC 61443-4-2, RCM, EAC en UKCA

De EcoStruxure Panel Server biedt daarmee een centrale oplossing voor het verbinden, verzamelen en analyseren van gegevens uit slimme installatiecomponenten. Dankzij de combinatie van draadloze en bedrade communicatie, uitgebreide datalogging en integratie met EcoStruxure-software is de gateway geschikt voor uiteenlopende energie- en installatiebeheerstoepassingen.
