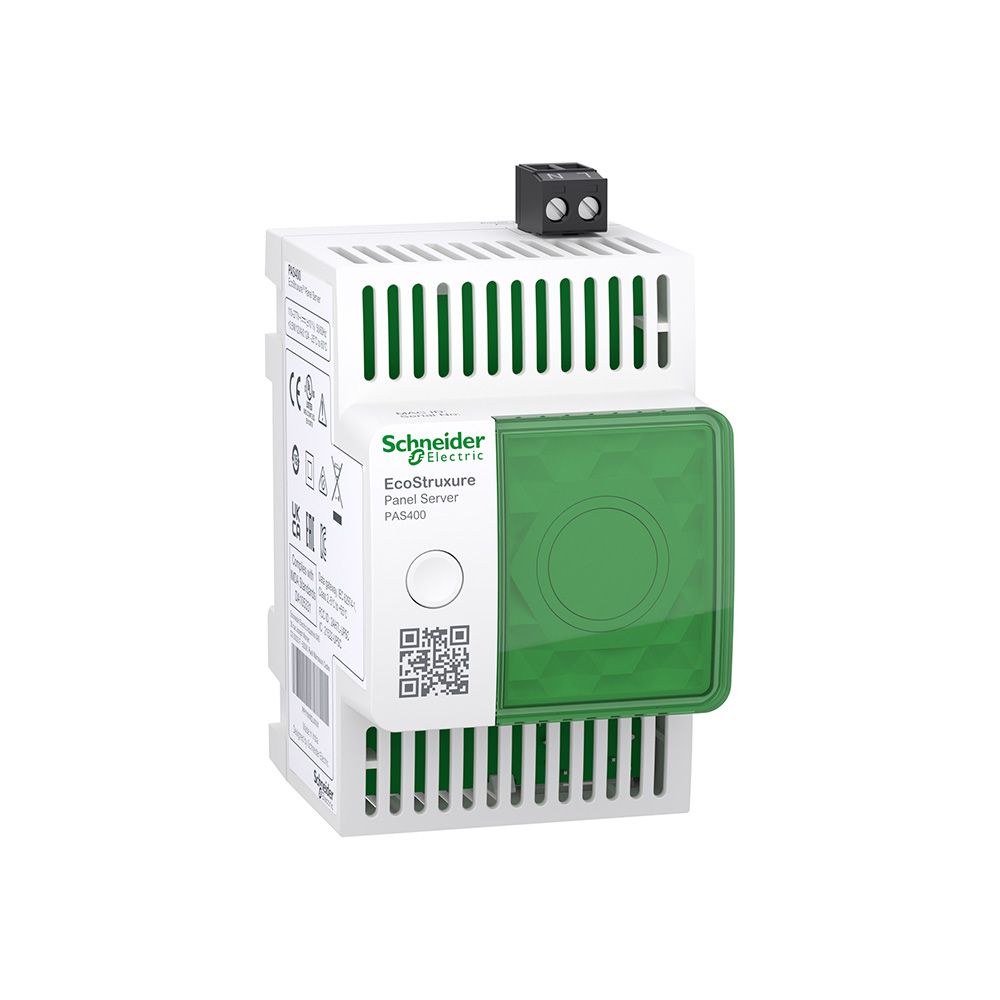

EcoStruxure Panel Server Entry Draadloze Gateway ETH TCP/IP

De EcoStruxure Panel Server Entry van Schneider Electric is een compacte gateway voor het verbinden van draadloze slimme IoT-apparaten met edge-software en cloudapplicaties. De gateway verzamelt gegevens van aangesloten apparaten en maakt deze beschikbaar voor monitoring en analyse binnen het EcoStruxure-platform.

De Panel Server Entry ondersteunt verschillende draadloze apparaten van Schneider Electric, waaronder PowerTag Energy, PowerLogic HeatTag, PowerTag Ambient en PowerTag Control. Hierdoor kunnen meet- en bewakingscomponenten draadloos met het systeem worden verbonden, zonder dat voor deze apparaten een bedrade communicatieverbinding nodig is.

Monitoring en diagnose

Via de geïntegreerde webinterface kunnen de metingen van alle aangesloten apparaten eenvoudig worden bekeken. Ook beschikt de Panel Server Entry over een logboek waarin vooraf gedefinieerde alarmen worden geregistreerd. Hierdoor is snel inzicht beschikbaar in de actuele status van de installatie.

Voor storingsanalyse zijn uitgebreide diagnosefuncties en logbestanden beschikbaar. Problemen kunnen rechtstreeks via de ingebouwde webpagina's worden onderzocht, waardoor aanvullende software voor eerstelijnsdiagnose niet noodzakelijk is.

Eenvoudige inbedrijfstelling

De gateway kan eenvoudig worden geconfigureerd en in bedrijf worden gesteld via de geïntegreerde webinterface. Voor uitgebreidere mogelijkheden kan EcoStruxure Power Commission worden gebruikt. Deze software ondersteunt onder andere het opstellen van commissioningrapporten en biedt aanvullende configuratiefuncties.

Compacte montage en communicatie

Dankzij het compacte ontwerp is de EcoStruxure Panel Server Entry geschikt voor montage op een DIN-rail in een modulaire behuizing. De gateway heeft één 10/100 Base-T Ethernet RJ45-aansluiting voor de netwerkverbinding.

De Panel Server Entry werkt met een voedingsspanning van 110 tot 277 VAC/DC en heeft een maximaal opgenomen vermogen van 3 W / 10 VA. Met een bedrijfstemperatuurbereik van -25 °C tot +60 °C is de gateway geschikt voor toepassing in uiteenlopende technische omgevingen.

Integratie met EcoStruxure

De EcoStruxure Panel Server Entry kan worden geïntegreerd met verschillende EcoStruxure-oplossingen. Voor lokale en edge-toepassingen is de gateway geschikt voor onder andere Power Monitoring Expert, Power Operation en EcoStruxure Building Operation.

Daarnaast ondersteunt de Panel Server Entry cloudapplicaties zoals Facility Expert, Energy Hub, Asset Advisor en Resource Advisor. Hierdoor kunnen gegevens van draadloze installatiecomponenten worden verzameld en beschikbaar worden gesteld voor verdere monitoring en analyse.

Technische specificaties

• Afmetingen: 54 × 70,2 × 85 mm (B × D × H)
• Voedingsspanning: 110–277 VAC/DC, 50–60 Hz
• Maximaal vermogen: 3 W / 10 VA
• Bedrijfstemperatuur: -25 °C tot +60 °C
• Relatieve luchtvochtigheid: 5–95%
• Montage: DIN-rail
• Ethernet: 1 × 10/100 Base-T RJ45
• Communicatie: draadloze Schneider Electric-apparaten
• Beschermingsgraad connectoren: IP20
• Beschermingsgraad voorzijde: IP40
• Beschermingsgraad overige zijden: IP30
• Certificeringen: onder andere CE, UL/CSA, IEC 61010, UL 61010, IEC 61974-1, maritieme certificering, IEC 61443-4-2, RCM, EAC en UKCA

De EcoStruxure Panel Server Entry is daarmee een compacte oplossing voor het draadloos verzamelen en monitoren van gegevens uit slimme Schneider Electric-apparaten. De combinatie van eenvoudige configuratie, geïntegreerde diagnose en brede EcoStruxure-integratie maakt deze gateway geschikt voor uiteenlopende toepassingen binnen energie- en installatiebeheer.
