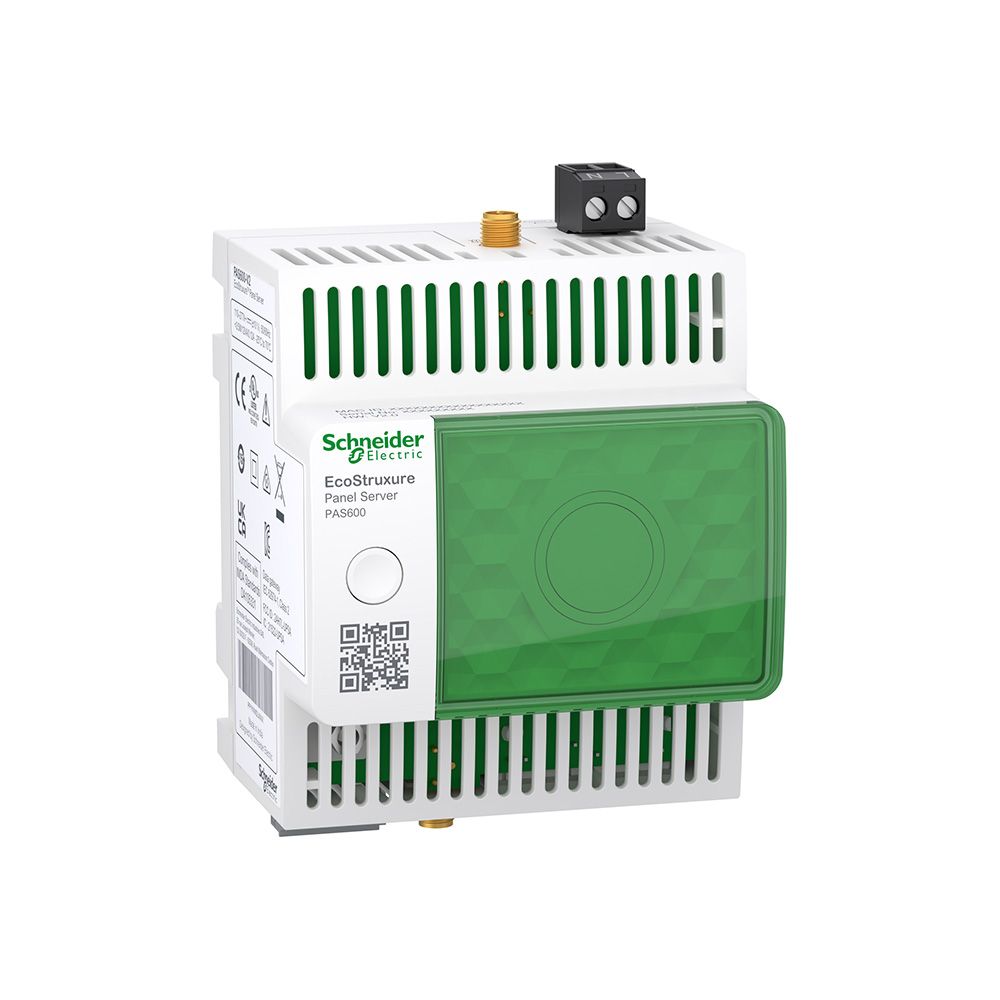

Ecostruxure Panel Server Universeel Draadloos Gateway Modbus ETH TCP/IP

De EcoStruxure Panel Server van Schneider Electric is een gateway waarmee zowel bedrade als draadloze slimme IoT-apparaten eenvoudig worden verbonden met edge-software of cloudapplicaties. Hiermee vormt de Panel Server een centrale schakel tussen aangesloten meet- en beveiligingscomponenten en het EcoStruxure-platform.

De gateway ondersteunt draadloze Schneider Electric-apparaten, waaronder PowerTag Energy, PowerLogic HeatTag, PowerTag Ambient en PowerTag Control. Daarnaast kunnen de meeste apparaten met Modbus/RS485 en Modbus/TCP worden aangesloten, waaronder vermogensmeters en beveiligingscomponenten van Schneider Electric.

Eenvoudige monitoring en diagnose

Via de geïntegreerde webinterface krijg je direct inzicht in de metingen van alle aangesloten apparaten. Ook worden alarmen centraal geregistreerd, zodat je eenvoudig de status van de installatie kunt controleren. Voor storingsanalyse zijn uitgebreide diagnosegegevens en logbestanden beschikbaar via dezelfde webinterface.

De ingebouwde webpagina's maken het bovendien mogelijk om de gateway eenvoudig in bedrijf te stellen. Voor een uitgebreidere commissioning kan gebruik worden gemaakt van EcoStruxure Power Commission, waarmee onder andere commissioningrapporten en aanvullende functies beschikbaar zijn.

Aansluitmogelijkheden

De EcoStruxure Panel Server beschikt over twee 10/100 Base-T Ethernet RJ45-aansluitingen en een Modbus RS485-aansluiting. Voor draadloze communicatie is een aansluiting voor een externe WiFi-/draadloze antenne aanwezig. Een mobiele verbinding is mogelijk via een externe LTE-router die via Ethernet of WiFi met de gateway wordt verbonden.

De Panel Server kan op een DIN-rail worden gemonteerd in een modulaire behuizing, waardoor deze geschikt is voor integratie in verschillende verdeelinrichtingen en technische installaties.

Integratie met EcoStruxure

De gateway is ontworpen voor gebruik met diverse EcoStruxure-oplossingen, waaronder edge-software zoals Power Monitoring Expert, Power Operation en EcoStruxure Building Operation. Daarnaast biedt de Panel Server ondersteuning voor cloudapplicaties zoals Facility Expert, Asset Advisor en Resource Advisor.

Technische specificaties

• Afmetingen: 71,8 × 70,2 × 85 mm (B × D × H)
• Voedingsspanning: 110–277 VAC/DC, 50–60 Hz
• Vermogen: 3 W / 10 VA maximaal
• Bedrijfstemperatuur: -25 °C tot +70 °C
• Relatieve luchtvochtigheid: 5–95%
• Montage: DIN-rail
• Ethernet: 2 × 10/100 Base-T RJ45
• Modbus: RS485
• Antenneaansluiting: externe WiFi-/draadloze netwerkantenne
• Beschermingsgraad connectoren: IP20
• Beschermingsgraad behuizing: IP30 aan overige zijden
• Certificeringen: onder andere CE, UL/CSA, IEC 61010, UL 61010, IEC 61974-1, maritieme certificering, IEC 61443-4-2, RCM, EAC en UKCA

De EcoStruxure Panel Server is daarmee een veelzijdige gateway voor het verzamelen, monitoren en doorsturen van installatiegegevens en vormt een belangrijke verbinding tussen slimme apparaten in de installatie en lokale of cloudgebaseerde EcoStruxure-oplossingen.
