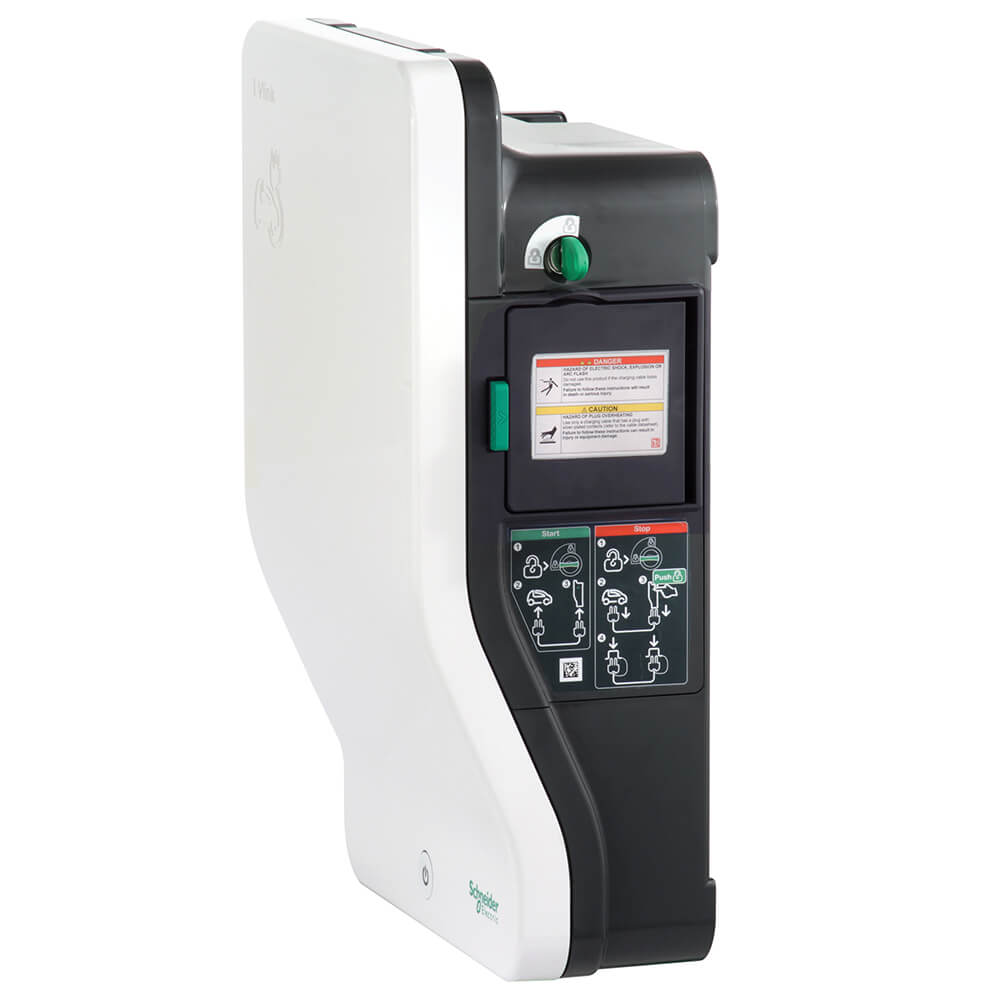

EVlink EV oplaadpunt Type 2 contactdoos 1 fase 7.4kW wandmontage met 2x sleutel
Artikelnummer: 238112Productomschrijving
Laadstations voor thuisgebruik of privé-terrein (binnen en buiten)
De EVlink Wallbox is weerbestendig en robuust. Hij is dus geschikt voor gebruik in alle omstandigheden, zowel binnen als buiten. Ideaal voor thuisgebruik, gebruik op eigen parkeerplaatsen, garages, of voor parkeergelegenheid van hotels en appartementen.
Ontdek onze krachtige en geavanceerde laadstations voor residentiële gebouwen
Eenvoudig uw auto opladen

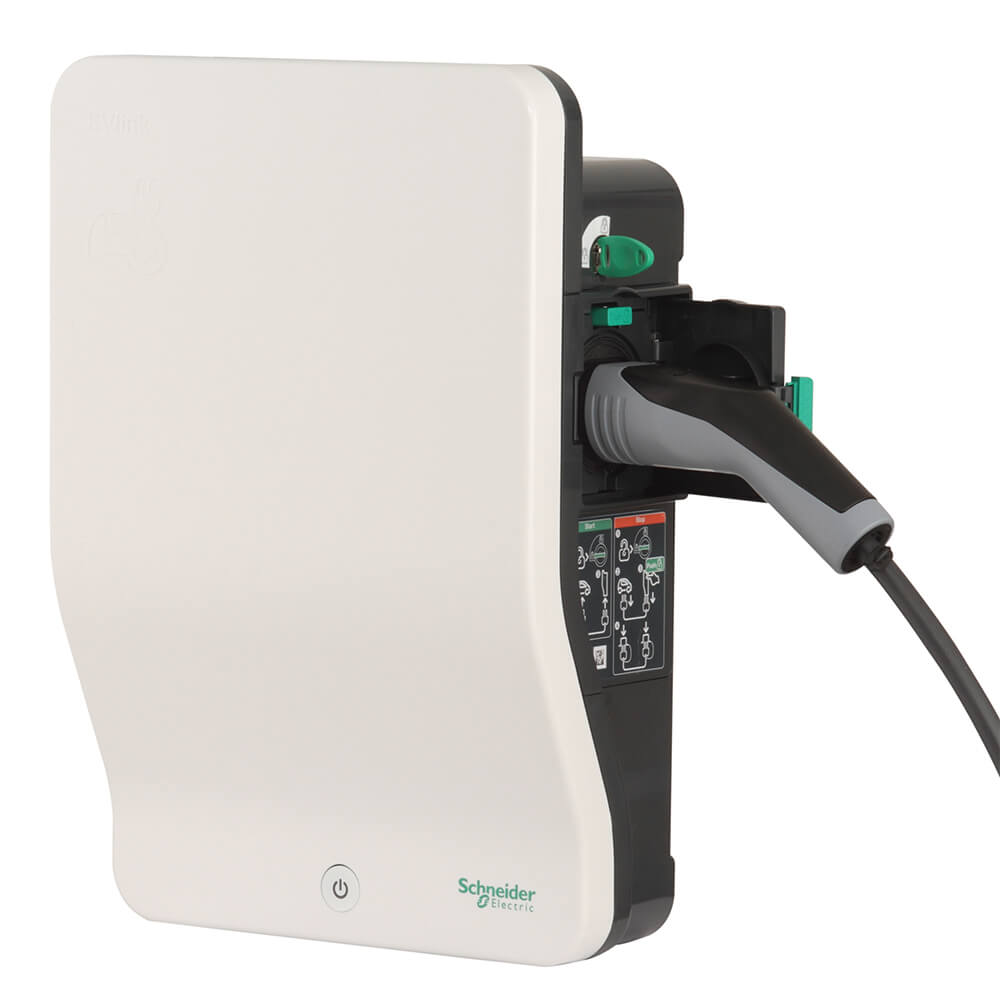

- Sluit uw auto aan op het laadstation door deze simpelweg met de oplaadkabel te verbinden.
- Voorzien van een start/stopknop voor activatie of uitschakeling van de Wallbox.
- Mogelijkheid tot het beperken van het laadvermogen

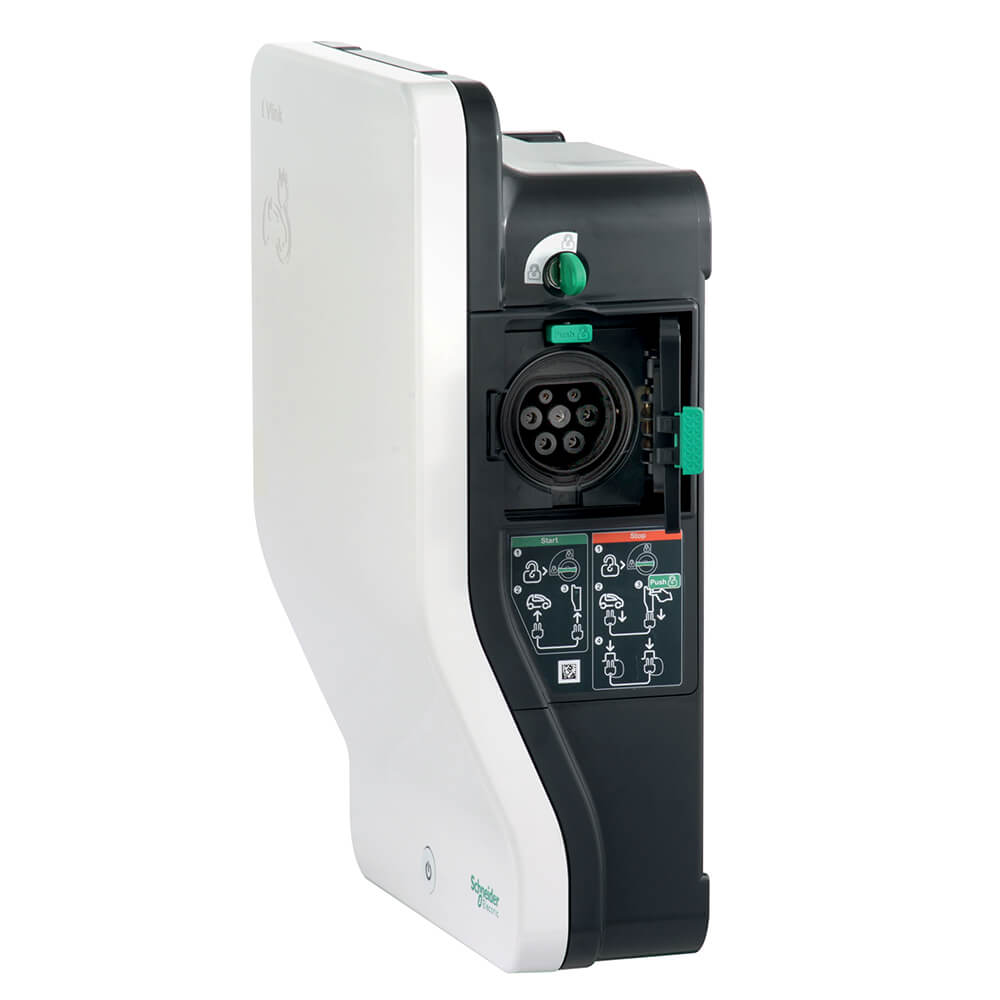

- Zeer robuuste contactdoos dankzij contact van geplatineerd zilver, waarmee oververhitting wordt vermeden
Kenmerken van het voedingsnetwerk
- 220-240 V eenfasig - 50/60 Hz
- Aardingssysteem: TT, TN of IT
Mechanische en milieu-eigenschappen
- Voorzien van een hoge IP-beschermingsgraad: IP54
- Hoge mate van slagvastheid: IK10
- Bedrijfstemperatuur: -30°C tot 50°C
- Opslagtemperatuur: -40°C tot 80°C
- Met de uitgestelde start kan het laden beperkt worden tot de daluren of kan de stroom tijdelijk beperkt worden (van 16 A tot 10 A of van 32 A tot 16 A) om het totale verbruik van het gebouw te verminderen.
Serviceaanbod
- Registratie via app met QR-code voor eenvoudige tracking van de installatie.
Robuust onder alle omstandigheden
- Hoge IK10-bescherming tegen mechanische belasting
- Geschikt voor buitengebruik dankzij de hoge IP54-beschermingsgraad
Eenvoudig in gebruik
- Plug & Charge
- Stoppen/starten met één druk op de knop
- De behuizing dient als hanger voor de aangesloten kabel
- Technische documentatie: installatieblad en snelstartgids in verschillende talen.
Garantie
- 24 maanden voor het volledige EVlink-assortiment
Vermogen selecteren
EVlink oplaadpunt heeft een instelbaar maximaal vermogen van 3.7kW(16A) of 7.4kW(32A). U kunt de selectie maken door het aansluitklem E6 door te verbinden op de fase.
E6 “niet” doorverbinden op de fase is een maximale laadvermogen van 7.4kW en dient de laadpunt op 40A af te zekeren. Als u E6 wel doorverbind met de fase dan moet u nog een stap volgen om het maximale vermogen op 3.7kW in te stellen.
Druk 5 seconde op de powerknop. De lamp in de knop gaat knipperen. U kunt nu kiezen tussen de kleur blauw of geel door kortstondig op de powerknop te drukken. Als de kleur blauw is geselcteerd druk dan 5 seconde op de powerknop. Uw instelling zijn nu opgeslagen en het laadpunt is geschikt voor 3.7kW. U moet het laadpunt zekeren op 20A.
Wat heeft u nodig om deze lader aan te sluiten met een maximale lengte van 30 meter?
Vermogen | Kabel | Aardlekschakelaar | Installatieautomaat |
---|---|---|---|
3.7kW | Installatiekabel YMVK 3x4mm² | 2 polig type B 25A of 40A | 20A 1 polig + nul |
7.4kW | Installatiekabel YMVK 3x6mm² | 2 polig type B 40A | 40A 1 polig + nul |
3.7kW | Grondkabel YMVK-AS 2x4mm² | 2 polig type B 25A of 40A | 20A 1 polig + nul |
7.4kW | Grondkabel YMVK-AS 2x6mm² | 2 polig type B 40A | 40A 1 polig + nul |
Let op!!! Uw hoofdaansluiting is gezekerd op een waarde. Dit kan b.v. 35A zijn. Indien dit het geval is dan kunt u het laadpunt op maximaal 20A zekeren.
Productspecificaties
- Artikelnummer238112
- MerkSCHNEIDER ELECTRIC
- TypeEVH2S7P04K
- Gtin3606485406008
- Document 1
- Document 2
- Document 3
- Uitvoering aansluiting installatiezijde1-fase
- Aantal laadunits1
- Max. vermogen per laadpunt7.4kW
- Nom. aansluitvermogen7.4kW
- Breedte331.5mm
- Hoogte480mm
- Diepte170mm
- MontagewijzeWandmontage
- Aantal laadcontactdozen Type 21
- Separate aansluitkastNee
- Met beveiligingsschakelaarNee
- Met communicatie-interfaceNee
- Met energiemeterNee
- Functie toegangscontroleJa
- Met laadmanagementNee
- Met displayNee
- Materiaal behuizingKunststof
- Beschermingsgraad (IP)IP54
- SlagvastheidIK10
- Compatible met Apple HomeKitNee
- Compatible met Google AssistantNee
- Compatible met Amazon AlexaNee
- Met IFTTT ondersteuningNee
