Evlink Pro Oplaadpunt T2 contactdoos + Schuko 3 fase 22kW B-EV MID kWh-meter
Artikelnummer: 239485Productomschrijving
EVlink Pro oplaadpunt met type 2 contactdoos en Schuko, 3 fase 22kW 32A met:
- Aardlekschakelaar DC 6mA
- Minimumspanningspoel
- MID kWh-meter geschikt voor facturatie Modbus

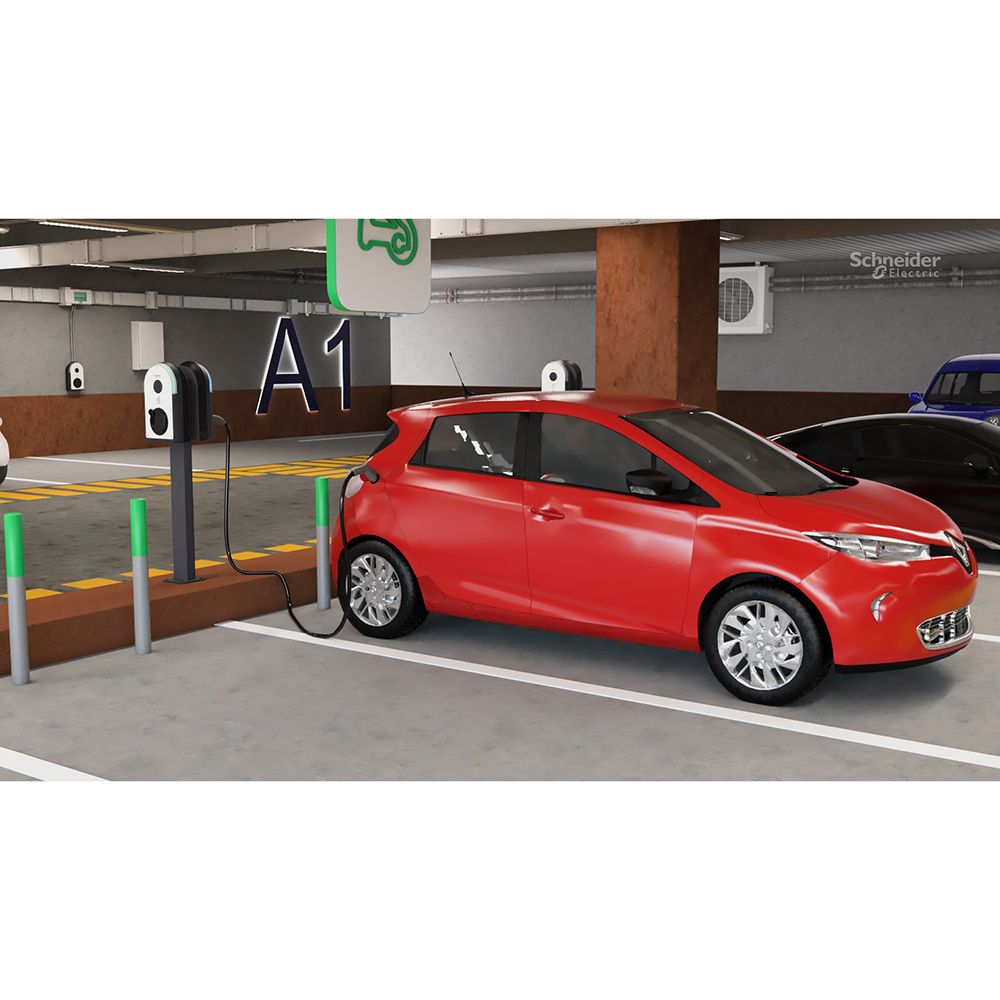

De EvLink Pro zijn laadstations geschikt voor thuis en de openbare ruimte en kunnen zowel binnen als buiten geplaatst worden. Deze laadstations zijn eenvoudig te installeren en te gebruiken. Deze zijn zeer betrouwbaar, flexibel en geschikt voor duurzaam slim opladen voor meerdere gezinnen, gereed voor de toekomst van woningen en gebouwen. Uiteraard staan betrouwbaarheid en veiligheid voorop met robuuste producten bescherming direct is ingebed in de oplader:
- 100% getest en gecertificeerd;
- Voldoet aan strikte normen (ISO, IEC, enz.);
- Duurzaam (Groen Premium ™-label)
Toekomstbestendig voor Plug & Charge en Smart Charging volgens ISO 15118.
De EvLink Pro:
- Optimaliseert het energieverbruik;
- Maximaliseert uptime en efficiëntie;
- Zorgt voor een naadloze gebruikerservaring voor EV-installateurs, operators en chauffeurs;
- Voorzien van geavanceerde connectiviteit, waaronder mobiele apps voor inbedrijfstelling, op afstand monitoren, slim opladen, OCPP 1.6 Json en Modbus;

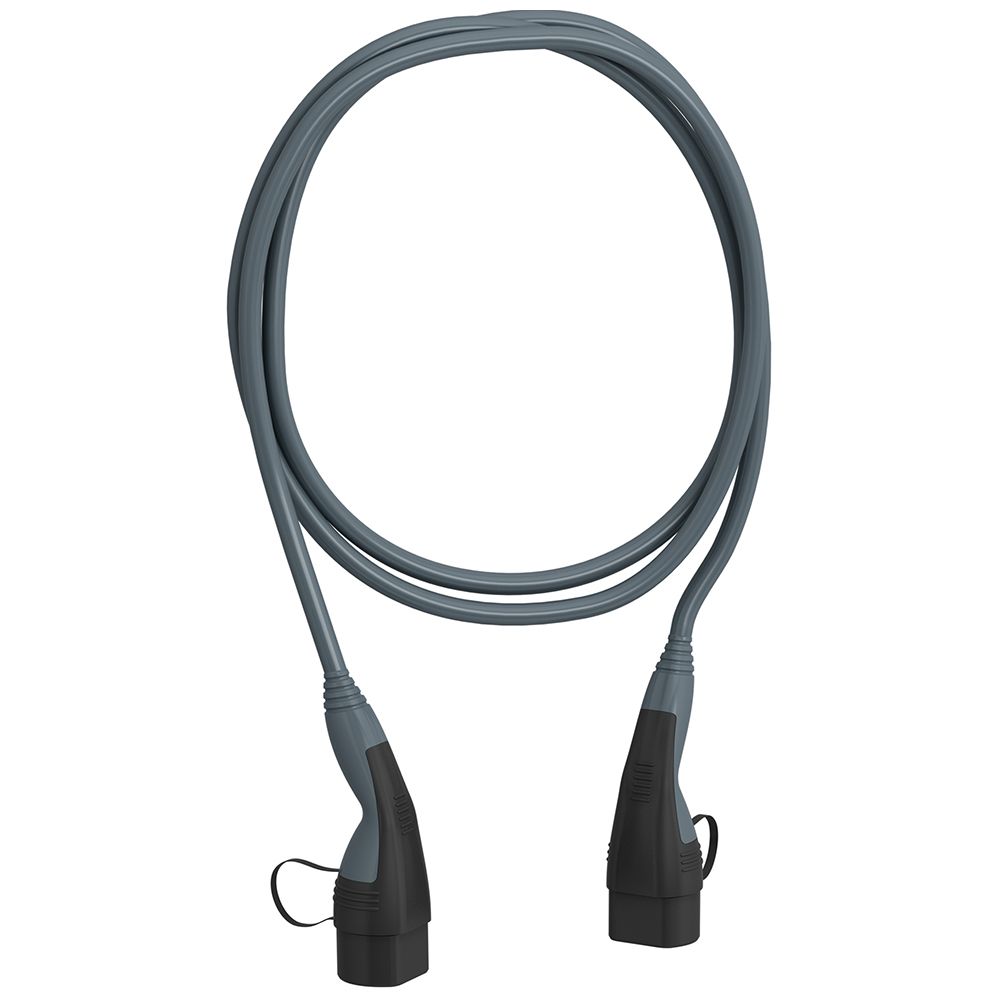

- Sluit de auto aan op het laadstation door deze simpelweg met de oplaadkabel te verbinden;
- Mogelijkheid tot het beperken van het laadvermogen;
- Weerbestendig en robuust;
- Zeer robuuste contactdoos dankzij contact van geplatineerd zilver, waarmee oververhitting wordt vermeden;
- Flexibel en schaalbaar ,interoperabel, modulair, aanpasbare look & feel;
- Repareerbaar.
Wordt geleverd met:
- 5x EVlink RFID kaarten
- 1x Metalen muurbeugel
- 1x Stickervel "gevaar"
- 1x Stickervel "user guide"
- 1x Instalatiehandleiding engels/frans
- 1x Handige doos voorzien van boormal
Kenmerken van het voedingsnetwerk
- 220-240 V éénfasig - 50/60 Hz voor laadstations van 7,4 kW
- 380-415 V driefasig - 50/60 Hz voor laadstations van 11 en 22 kW
- Aardingssysteem: TT, TN of IT
Activeren voor gebruik indien ingeschakeld:
- Control system NFC 13,56 MHz reader compatible with type 1, 2, 4 and 5 badges
- RFID reader:
- In conformity with ISO/CEI 14443 A & B and ISO/CEI 15693 protocols
- Compatible with Mifare Ultralight, Mifare Classic, Mifare Plus
Statusmelding via 1 multicolour LED.
Middels dip-switches is het uitgaande vermogen in stappen te reduceren.
Certificering:
- IEC/EN 61851-1 Ed 3.0
- IEC/EN 62196-1 Ed 2.0 - IEC/EN 62196-2 Ed 1.0
- EN 61000-6-2: 2019
- EN 61000-6-3:2007 + A1:2011
- IEC 60884-1 and NF-C 61314
In Nederland is het verplicht om een type B aardlekschakelaar toe te passen in Mode 3 (laadvermogen is dan ook groter dan 2.2kW) of als er geen DC detectie aanwezig is in het laadpunt. Wat heeft u nodig om deze lader aan te sluiten met een maximale lengte van 30 meter?
Vermogen |
Kabel |
Aardlekschakelaar |
Installatieautomaat |
7.4kW |
Installatiekabel YMVK 3x6mm² |
2 polig type B 40A |
40A 1 polig + nul |
7.4kW |
Grondkabel YMVK-AS 2x6mm² |
2 polig type B 40A |
40A 1 polig + nul |
11kW |
Installatiekabel YMVK 5x4mm² |
4 polig type B 25A of 40A |
20A 4 polig |
22kW |
Installatiekabel YMVK 5x6mm² |
4 polig type B 40A |
40A 4 polig |
11kW |
Grondkabel YMVK-AS 4x4mm² |
4 polig type B 25A of 40A |
20A 4 polig |
22kW |
Grondkabel YMVK-AS 4x6mm² |
4 polig type B 40A |
40A 4 polig |

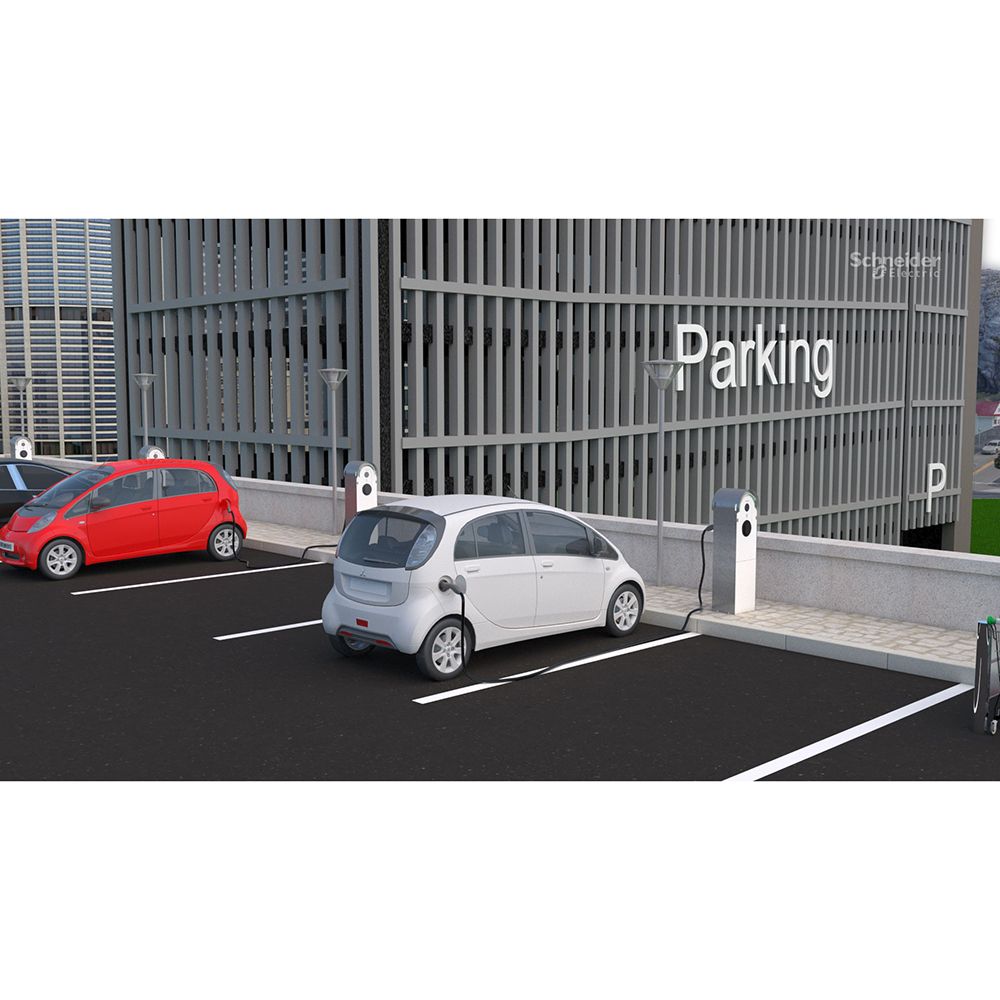

Voor mogelijkheden plaatsing van EVLink Pro in de openbare ruimte, klik hier
Voor een voorbeeld voor het installeren van EVLink Pro, klik hier
Let op!!! Uw hoofdaansluiting is gezekerd op een waarde. Dit kan b.v. 35A zijn. Indien dit het geval is dan kunt u het laadpunt op maximaal 20A zekeren.
Productspecificaties
- Artikelnummer239485
- MerkSCHNEIDER ELECTRIC
- TypeEVB3S22N40FM
- Gtin3606482213159
- Document 2
- Uitvoering aansluiting installatiezijde3-fase
- Aantal laadunits1
- Max. vermogen per laadpunt22kW
- Nom. aansluitvermogen22kW
- Breedte317mm
- Hoogte529mm
- Diepte158mm
- MontagewijzeWandmontage
- Aantal laadcontactdozen Type 21
- Aantal huishoudelijke contactdozen1
- Separate aansluitkastNee
- Met beveiligingsschakelaarNee
- Met communicatie-interfaceJa
- Met energiemeterJa
- Functie toegangscontroleJa
- Met laadmanagementJa
- Met displayNee
- Materiaal behuizingKunststof
- Beschermingsgraad (IP)IP54
- SlagvastheidIK10
- Compatible met Apple HomeKitNee
- Compatible met Google AssistantNee
- Compatible met Amazon AlexaNee
- Met IFTTT ondersteuningNee
