Groepenkast 1 fase 4 groepen

Artikelnummer: 103000
€ 342,43 € 171,22 € 141,50

Op voorraad

Bestel ma-vr voor 21:00, ontvang het de volgende dag
Gratis verstuurd
30 dagen bedenktijd
Gratis retour
Bel voor technisch advies 036-7505372
3 jaar garantie
Volledig bedraad en getest

Omschrijving

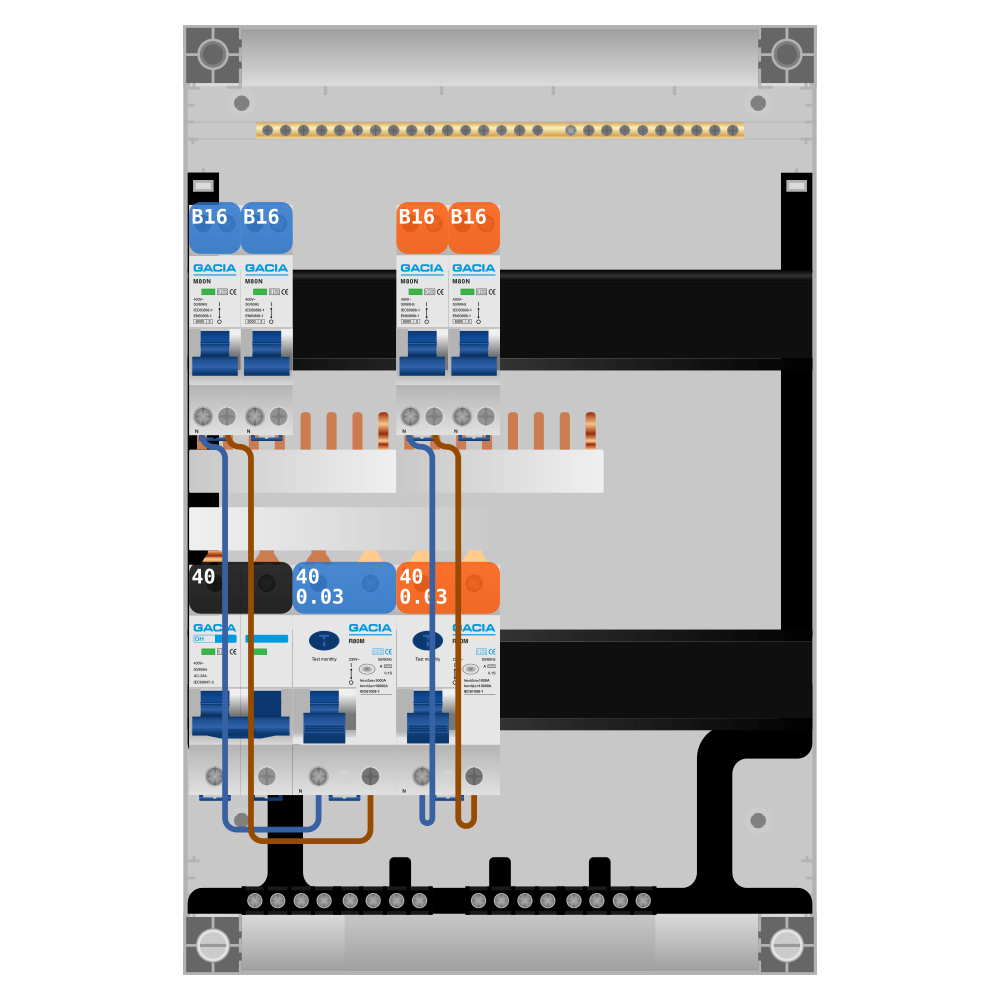

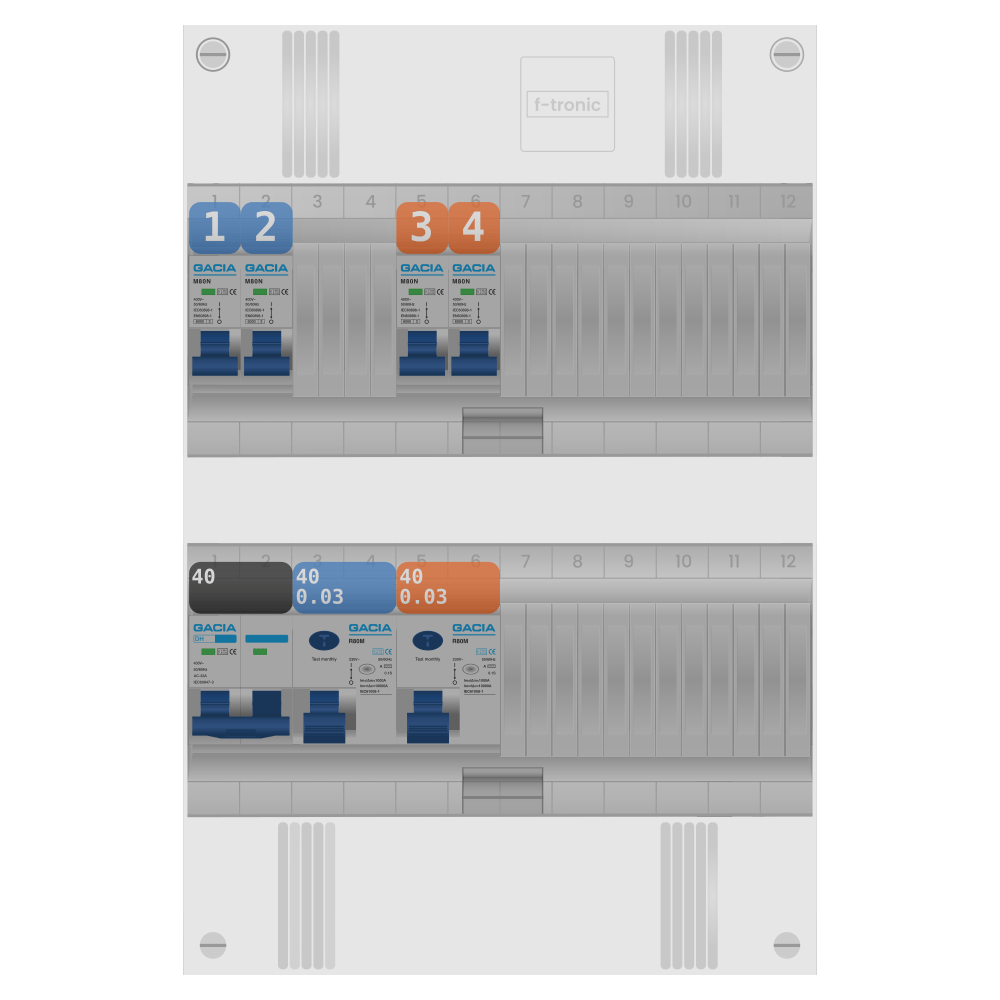

1 fase groepenkast met 4 installatieautomaten 1 polig + nul B karakteristiek. Inclusief hoofdschakelaar 2 polig 40A. 3 jaar garantie. Alle groepenkasten worden op onze paneelbouw afdeling geassembleerd en getest. Alle componenten worden onder spanning getest. Iedere schroef wordt met de hand aangedraaid op de juiste aandraaimoment. Alle aardlekschakelaars worden getest met een gecertificeerd aardlektester. Uitschakelstroom staat op uw testrapport die u ontvangt met de groepenkast.

De groepenkast is een typische woningbouw verdeler welke zeer geschikt is voor renovatie en nieuwbouw toepassingen. Doordat de breedte van 220mm gelijk is aan de oude groepenkast is het uitwisselen zeer eenvoudig en hoeft er weinig te worden aangepast. Buiten de standaard leverbare groepenkasten is het mogelijk om een klantspecifieke oplossing aan te vragen. Deze kasten zijn eenvoudig uit te breiden met de Gacia componenten.

Groepenkast is compleet bedraad en alle componenten voorzien van KEMA KEUR

Extra informatie

Het assembleren van groepenkasten is onze specialiteit. En daarin blinken we uit. Dat begint al met onze online groepenkastsoftware. Door onszelf geschreven, en dus uniek in de wereld. Met deze handige tool die u op onze website vindt, stelt u zelf heel eenvoudig een groepenkast op maat samen. Alle groepenkasten worden op onze afdeling Paneelbouw geassembleerd. En dat gaat als volgt:

  • de bestelling komt binnen en de goederen die nodig zijn voor het maken van de kast worden verzameld;
  • iedere schroef wordt aangedraaid op het juiste aandraaimoment;
  • alle aardlekschakelaars worden getest met een gecertificeerde aardlektester;
  • alle componenten worden onder spanning getest;
  • de monteur controleert of de groepenkast volgens specificatie is gebouwd.

Groepenkast software van vekto

Daarna volgt een tweede controle, waarin de volgende punten worden gecontroleerd:

  • of de juiste componenten zoals opgegeven in de bestelling zijn gebruikt;
  • elke component afzonderlijk: type product, ampère, aantal polen, karakteristiek en aardlekstroom;
  • de bekabeling: hulzen die in de kooiklemconstructie zijn vastgeschroefd moeten recht voor de kooiklem te zitten, isolatie van de adereindhuls mag niet in de kooiklem zitten, zijn de juiste kleuren en de juiste dikte van de draad gebruikt, is de kast op de juiste manier aangesloten en zitten de kammen goed onder de schroef (en niet erboven).

Tenslotte wordt in het teststation de groepenkast onder spanning getest. Op iedere groep wordt de spanning gemeten en gecontroleerd. De aardlekschakelaars worden ook getest – ijkpunt is de hoeveelheid stroom die er mag lekken voordat de schakelaar uitschakelt. Alle waarden worden genoteerd in het testrapport dat bij elke groepenkast wordt geleverd.

De panelen worden gebouwd volgens NEN1010- en NEN-EN-IEC- 61439-1-normen. In totaal kunnen we maar liefst 922 verschillende groepenkasten assembleren, waarvoor voor een groot deel geldt: voor 21.00 uur besteld, de volgende dag in huis.

Lees meer
Gepubliceerd in: Paneelbouw & Groepenkasten

Het kan zijn dat op zoek bent naar grotere verdelers. Ook die bouwen we voor u volgens de door u gewenste specificaties. Natuurlijk krijgt u van ons eerst een heldere offerte, gebaseerd op de tekening die we voor maken. In de offerte kunt u precies zien wat de afzonderlijke componenten, het materiaal en de arbeidsuren u kosten. U kunt kiezen uit:

  • F-Tronic; kunststof t/m 63A, plaatstaal t/m 125A
  • Schneider Electric Pragma; kunststof t/m 160A
  • Schneider Electric Prisma; plaatstaal t/m 630A
  • Schneider Electric Thalas; kunststof t/m 630A
  • Famatel IP65 Amarios t/m 125A
  • Famatel IP40 Nouvo & IP65 Acqua t/m 63A

Groepenkast iets groter

Lees meer
Gepubliceerd in: Paneelbouw & Groepenkasten

De lumen (symbool: lm) is de eenheid voor lichtstroom. De lumen is een maat voor de totale hoeveelheid zichtbaar licht die een lichtbron in alle richtingen uitstraalt. De lumen is een afgeleide eenheid uit het SI-stelsel. 1 lumen is de lichtstroom van een puntlichtbron waarvan het licht in 1 steradiaal gebundeld is en 1 candela uitstraalt.

Vergelijkingstabel van de verschillende vermogens bij dezelfde lumen opbrengst:

Ledlamp Spaarlamp Gloeilamp Halogeenlamp
50 lm 1,2 W 7 W
100 lm 15 W
150 lm 18 W
200 lm 2 W 5 W 25 W
300 lm 3 W 28 W
400 lm 6 W 8 W 40 W
500 lm 8 W
600 lm 11 W 42 W
700 lm 13 W 60 W
800 lm 15 W
850 lm 52 W
900 lm 10 W 16 W 75 W
1000 lm 13 W
1100 lm 18 W
1300 lm 22 W 100 W 70 W
1500 lm 25 W
1800 lm 22 W 28 W
1900 lm 105 W
2100 lm 33 W 150 W
Lees meer
Gepubliceerd in: Handig om te weten

Het is belangrijk om te weten bij het berekenen van de dikte van de installatiekabel je afhankelijk bent van heel veel factoren. De belangrijkste factoren hebben wij hier even op een rijtje gezet. Eerste voorwaarden is hoeveel ampère de installatiekabel is afgezekerd. Het is namelijk de bedoeling dat de kabel onbeschadigd blijft na kortsluiting of overbelasting. Tweede voorwaarden is het nominaal verbruik samen met de lengte van de installatiekabel. De reden waarom dit zo belangrijk is komt doordat iedere installatiekabel spanningsverlies heeft. Dit komt door de weerstand van de kabel. Hoe langer de kabel des de groter het spanningsverlies. Een factor samen gaat met de lengte van de kabel is het vermogen die er overheen gaat. Een voorbeeld is als je een installatiekabel hebt met een lengte van 10meter, dan heb je meer spanningsverlies als daar 10 ampère overeen gaat dan met 1 ampère. Volgens de NEN1010 mag je niet meer dan 5% spanningsverlies hebben, wij adviseren zelf niet meer dan 3%. Derde voorwaarden is de omgevingstemperatuur. Als er een vermogen over de installatiekabel heen gaat dan wordt de kabel warmer. Als de omgevingstemperatuur 20 graden Celsius is dan is dit het starttemperatuur voor de installatiekabel. Het is dan makkelijk te begrijpen dat bij een starttemperatuur 30 graden de installatiekabel warmer wordt dan bij 20 graden Celsius. Hoe warmer de kabel des de groter de spanningsverlies. Er kan dan ook minder vermogen over de kabel heen en er bestaat een kans dat de kabel beschadigd raakt bij kortsluiting als niet de juiste berekening gemaakt is. YMvK installatie kabel heeft een maximale bedrijfstemperatuur van 90 graden Celsius. Vierde voorwaarden, indien van toepassing is de aantal installatiekabel er naast elkaar liggen in bijvoorbeeld een kabelgoot. Kabels warmen elkaar op, dit heeft invloed op de warmteontwikkeling van de kabel. Wij hebben een schema gemaakt met de besproken voorwaarden tot maximaal 125A en een afstand van 100meter.

25mtr50mtr75mtr100mtr
16A 2,5mm² 2,5mm² 4mm² 4mm²
20A 2,5mm² 2,5mm² 4mm² 6mm²
25A 4mm² 4mm² 6mm² 10mm²
32A 4mm² 6mm² 10mm² 10mm²
40A 6mm² 6mm² 10mm² 16mm²
50A 10mm² 10mm² 10mm² 16mm²
63A 10mm² 10mm² 16mm² 25mm²
80A 16mm² 16mm² 25mm² 25mm²
100A 16mm² 16mm² 25mm² 35mm²
125A 25mm² 25mm² 35mm² 50mm²

Deze berekening is op basis van: belasting is gelijk aan zekering waarde, enkel in goot, omgevingstemperatuur 20˚ Celcius, max spanningsverlies 3%

Vekto kan niet aansprakelijk gesteld worden voor schade, ontstaan door het toepassen van het bovenstaande tabel

Lees meer
Gepubliceerd in: Handig om te weten

Specificaties

MerkGacia
TypeGACG2F1G040000
Artikelnummer103000
Gewicht in kg0.0000
AanbouwmogelijkheidJa
Aantal aardlekautomaten-
Aantal aardlekschakelaars 300mA-
Aantal aardlekschakelaars 30mA2
Aantal directe groepen-
Aantal fasen1
Aantal groepen achter aardlekschakelaar4
Aantal lichtgroepen4
Aantal polen hoofdschakelaar2
Beschermingsgraad (IP)IP40
BeveiligingInstallatie-/aardlekautomaat
Breedte220mm
Diepte105mm
Hoofdschakelaar - nom. stroom40A
Hoogte330mm
KookgroepGeen
Kookgroep geschikt als krachtgroepNee
Materiaal behuizingKunststof
Met beltransformatorNee
Met contactdoosNee
Met transparant dekselJa
OverspanningsbeveiligingNee
Totaal aantal groepen4
