Groepenkast PV-ready 63A 1 fase 4 groepen

In een traditionele elektrotechnische installatie is er maar één voedingsbron en dat is de hoofdaansluiting van de netbeheerder. De regel is dan makkelijk: Als u bijvoorbeeld een hoofdaansluiting heeft van 35 Ampère, dan selecteert u een groepenkast met een hoofdschakelaar van 40 Ampère. Omdat de groepenkast gezekerd is op 35 Ampère kan er niet meer dan 35 Ampère door de groepenkast lopen. Als u een PV installatie heeft dan zijn er 2 voedingsbronnen en gelden er andere regels. Het is namelijk mogelijk dat er meer dan 40 Ampère door uw groepenkast loopt. Dit kan leiden tot schade en/of brand.

Voorbeeld van een groepenkast 4 groepen 40A:
Stel dat u een PV omvormer heeft die 10 Ampère aan stroom levert en de hoofdaansluiting is 35 Ampère. Dan moeten deze 2 waardes opgeteld worden en kom je uit op 45 Ampère. De groepenkast is maar geschikt tot 40 Ampère maar er kan 45 Ampère door de groepenkast lopen. Dat is teveel en kan er een gevaarlijke situatie ontstaan.

Vekto heeft daarom PV-ready groepenkast ontworpen. Deze zijn zwaarder uitgevoerd dan de standaard groepenkasten. De gehele groepenkast is geschikt tot 63A en dat vergroot dus de maximale stroom die je PV omvormer mag leveren. Hieronder hebben we een tabel gemaakt waarbij je precies kan zien wat de maximale stroom van de PV omvormer mag zijn versus de zekering van de hoofdaansluiting:

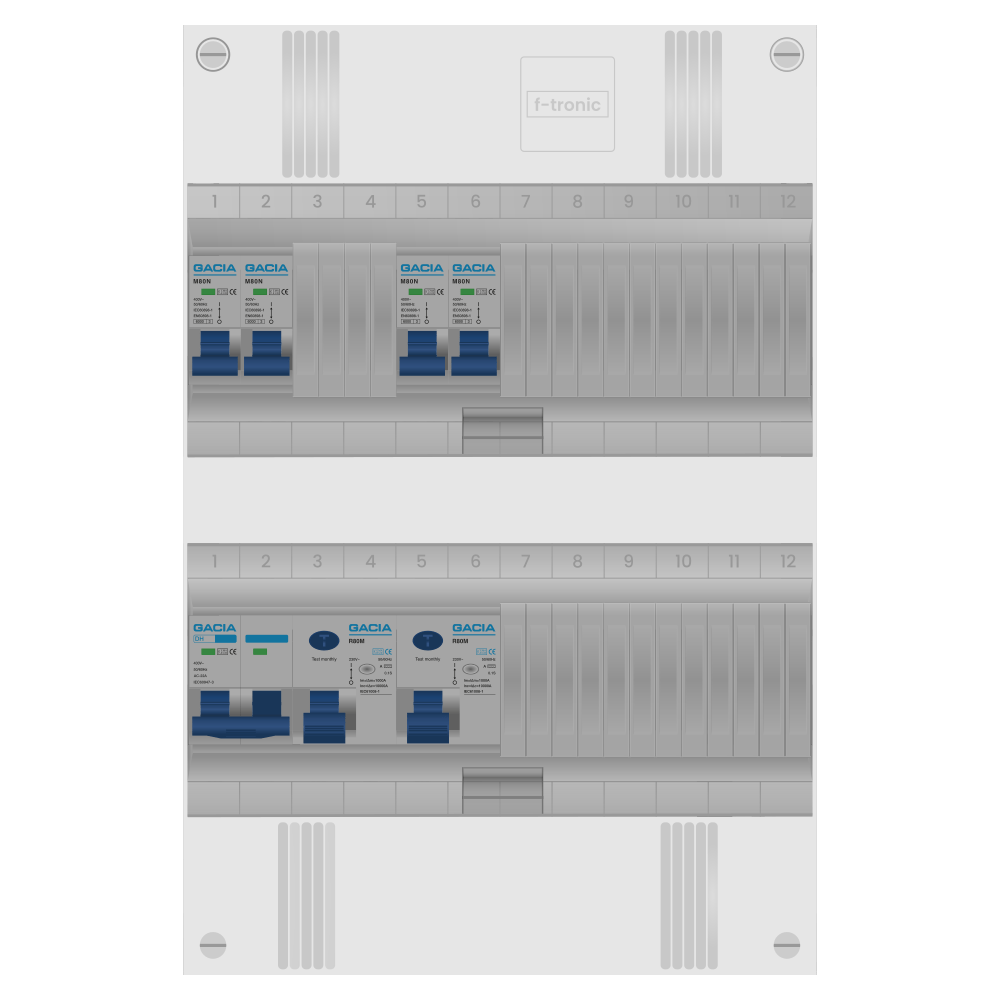

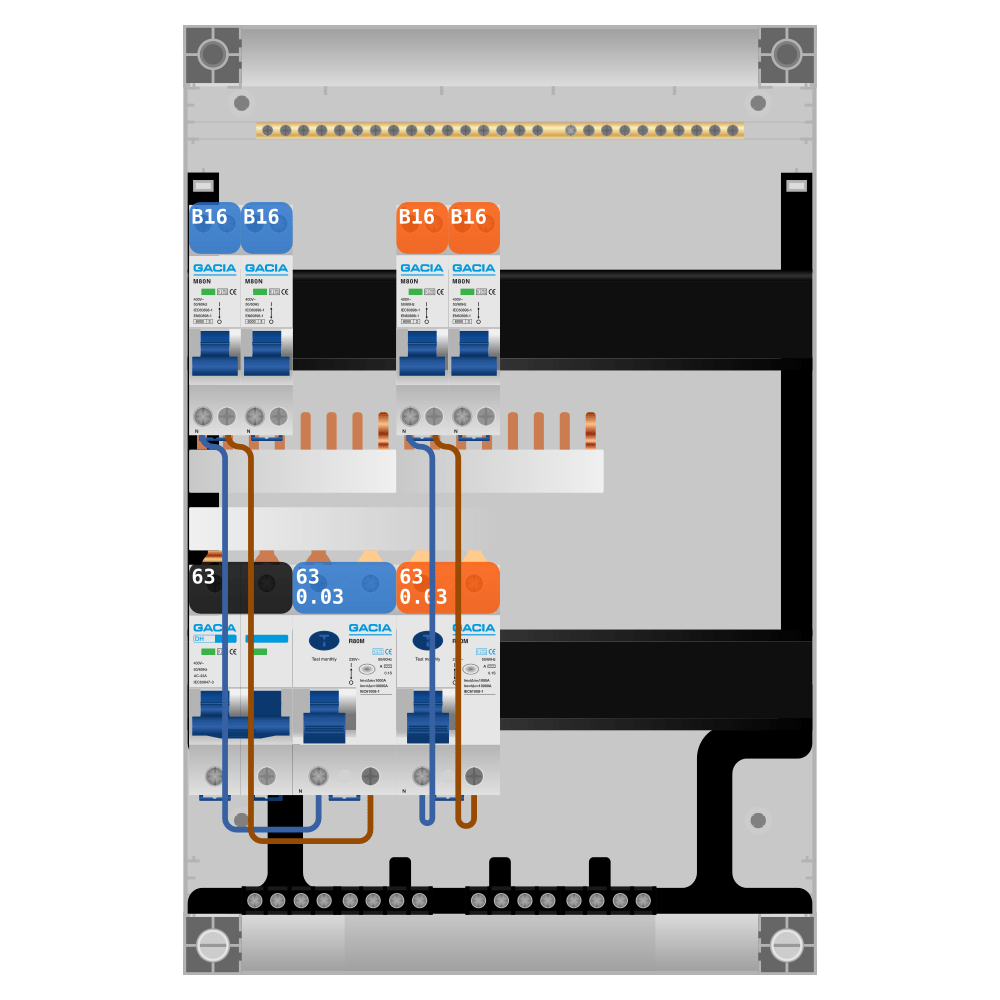

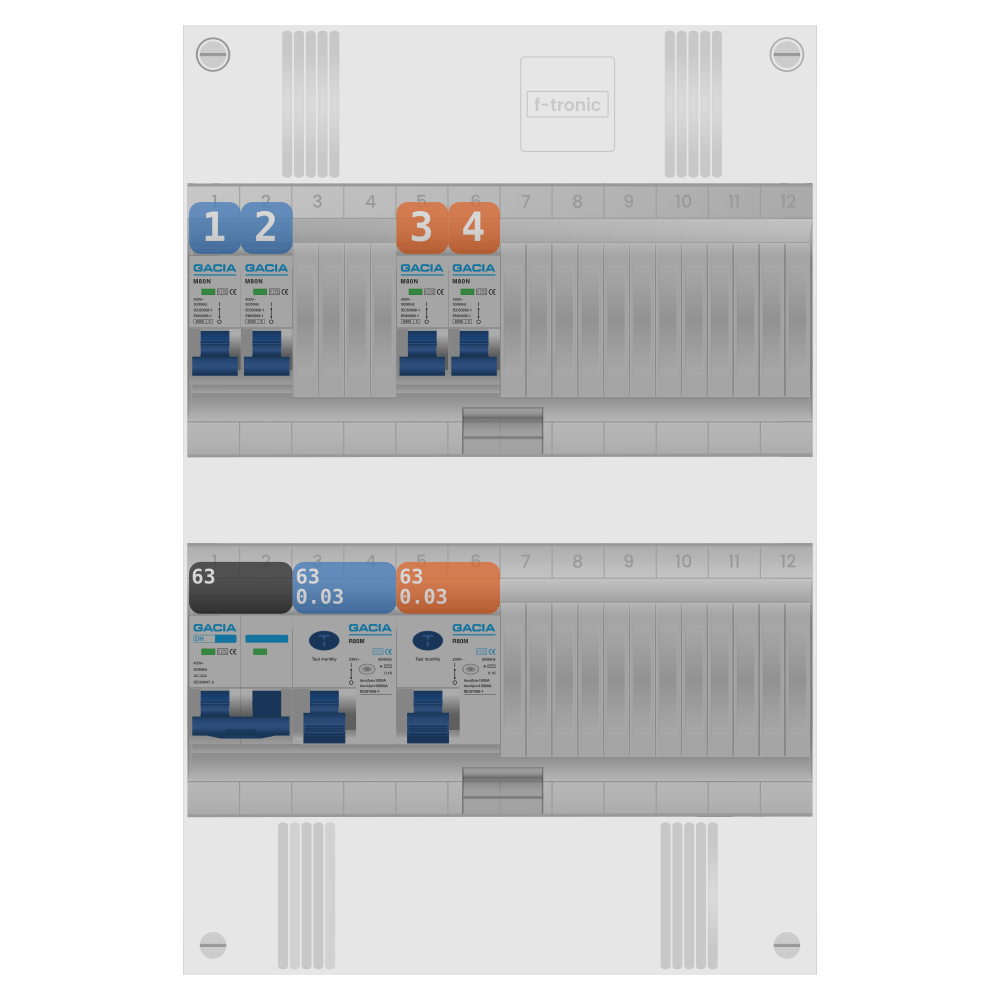

Gacia Groepenkast PV-ready 63A 1 fase 4x Installatieautomaat 1 polig + nul 16A karakteristiek B 6kA, 1x Hoofdschakelaar 2 polig 63A, 2x 63A Aardlekschakelaar 2 polig 30mA.

Op de groepenkasten van Gacia heeft u 3 jaar garantie.

Alle groepenkasten worden op onze paneelbouw afdeling geassembleerd en getest. De componenten worden onder spanning getest, Iedere schroef wordt met de hand aangedraaid op het juiste aandraaimoment en alle aardlekschakelaars worden getest met een gecertificeerde aardlektester. De uitschakelstroom staat op het testrapport die u ontvangt met de groepenkast.

Deze groepenkast is zeer geschikt voor renovatie en nieuwbouw toepassingen. Doordat de breedte van 220mm gelijk is aan het formaat van de oude groepenkast is het uitwisselen zeer eenvoudig en hoeft er weinig te worden aangepast. Buiten de standaard leverbare groepenkasten is het mogelijk om een klant specifieke oplossing aan te vragen. Deze kasten zijn eenvoudig uit te breiden met de Gacia componenten en te koppelen met extra ledige groepenkasten.

De groepenkast wordt compleet gebouwd volgens de NEN1010 en de IEC-61439, getest en alle componenten zijn voorzien van KEMA KEUR.
