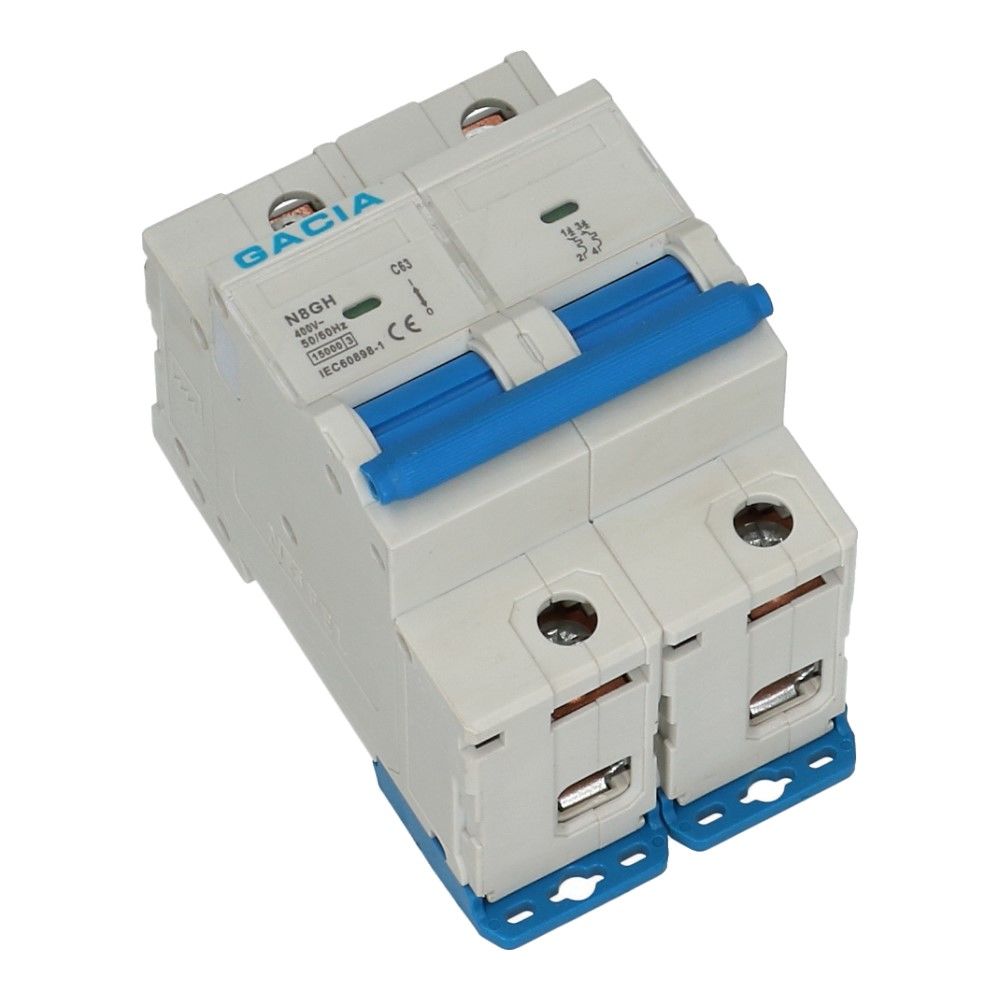

Installatieautomaat 2 polig 63A karakteristiek C 15kA

Het is belangrijk om te weten bij het berekenen van de dikte van de installatiekabel je afhankelijk bent van heel veel factoren. De belangrijkste factoren hebben wij hier even op een rijtje gezet. Eerste voorwaarden is hoeveel ampère de installatiekabel is afgezekerd. Het is namelijk de bedoeling dat de kabel onbeschadigd blijft na kortsluiting of overbelasting. Tweede voorwaarden is het nominaal verbruik samen met de lengte van de installatiekabel. De reden waarom dit zo belangrijk is komt doordat iedere installatiekabel spanningsverlies heeft. Dit komt door de weerstand van de kabel. Hoe langer de kabel des de groter het spanningsverlies. Een factor samen gaat met de lengte van de kabel is het vermogen die er overheen gaat. Een voorbeeld is als je een installatiekabel hebt met een lengte van 10meter, dan heb je meer spanningsverlies als daar 10 ampère overeen gaat dan met 1 ampère. Volgens de NEN1010 mag je niet meer dan 5% spanningsverlies hebben, wij adviseren zelf niet meer dan 3%. Derde voorwaarden is de omgevingstemperatuur. Als er een vermogen over de installatiekabel heen gaat dan wordt de kabel warmer. Als de omgevingstemperatuur 20 graden Celsius is dan is dit het starttemperatuur voor de installatiekabel. Het is dan makkelijk te begrijpen dat bij een starttemperatuur 30 graden de installatiekabel warmer wordt dan bij 20 graden Celsius. Hoe warmer de kabel des de groter de spanningsverlies. Er kan dan ook minder vermogen over de kabel heen en er bestaat een kans dat de kabel beschadigd raakt bij kortsluiting als niet de juiste berekening gemaakt is. YMvK installatie kabel heeft een maximale bedrijfstemperatuur van 90 graden Celsius. Vierde voorwaarden, indien van toepassing is de aantal installatiekabel er naast elkaar liggen in bijvoorbeeld een kabelgoot. Kabels warmen elkaar op, dit heeft invloed op de warmteontwikkeling van de kabel. Wij hebben een schema gemaakt met de besproken voorwaarden tot maximaal 125A en een afstand van 100meter.

Deze berekening is op basis van: belasting is gelijk aan zekering waarde, enkel in goot, omgevingstemperatuur 20˚ Celcius, max spanningsverlies 3%

Vekto kan niet aansprakelijk gesteld worden voor schade, ontstaan door het toepassen van het bovenstaande tabel

Op 1 Juli 2017 is de Europese regelgeving CPR richtlijn van kracht die van invloed is op het gebruiken van kabels in gebouwen. De CPR richtlijnen zijn opgenomen in de NEN8012. Er zijn in totaal 7 brandklasse maar in Nederland gebruiken wij er maar 4. Iedere brandklasse is opgedeeld in 3 onderdelen en heeft als eindresultaat een brandbijdrage. Voor Dca installatiekabel is de brandbijdrage gemiddeld en is geschikt voor elektrische leidingen volgens de NEN-EN-IEC 60332-3-24. De 3 onderdelen waaruit de brandklasse bestaat zullen wij even toelichten. Eerste onderdeel is de rookklasse: s1 gering, s2 gemiddeld, s3 sterk (geen eisen). Tweede onderdeel is de brandende vallande deeltjes: d0 geen, d1 beperkt, d2 hoog (geen eisen). Derde onderdeel is de corrosiviteit en zuurgraad van de verbrandingsgassen: a0 geen, a1 beperkt, a2 hoog (geen eisen). Een Dca kabel wordt op de volgende manier aangeduid Dca s3,d2,a3.

NEN8012 brandklasse schema

Brandklasse schema

CPR richtlijnen voor het toepassen van kabel in gebouwen volgens de NEN8012
