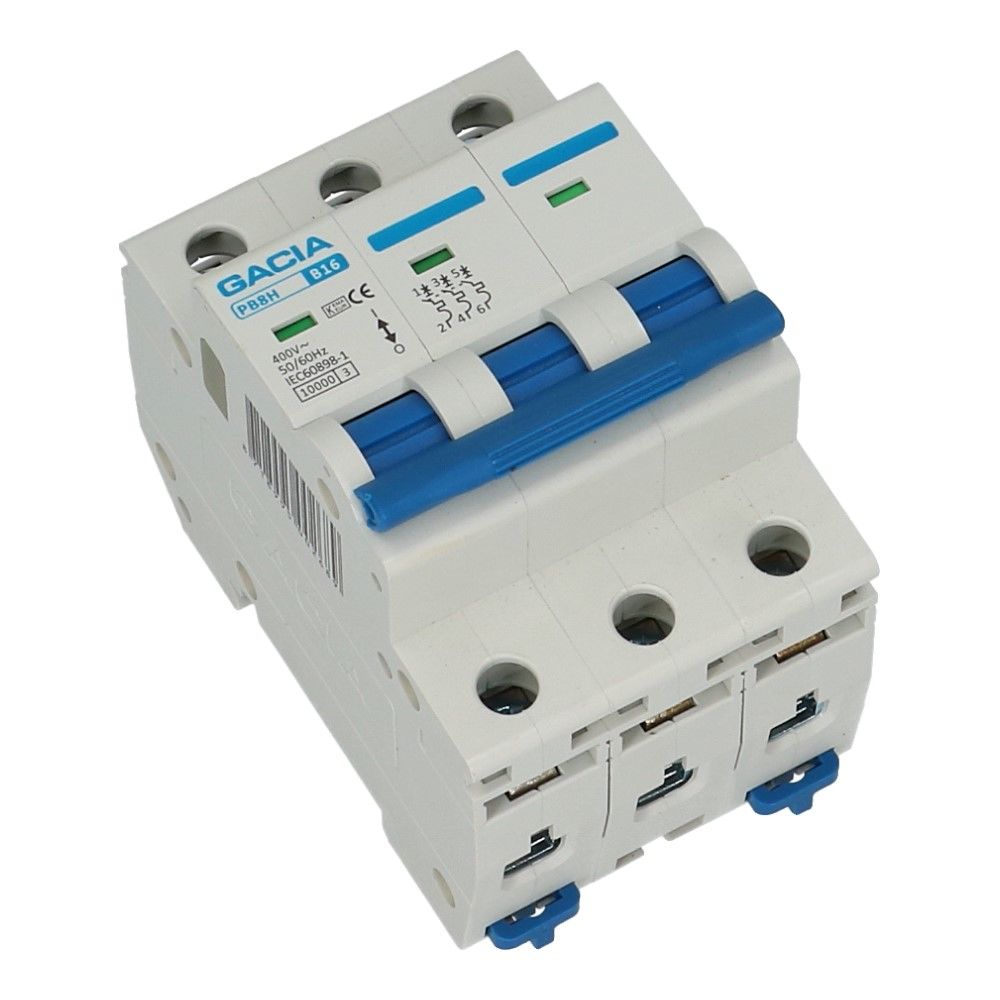

Installatieautomaat 3 polig 1A karakteristiek B 10kA
Omschrijving
Extra informatie
De lumen (symbool: lm) is de eenheid voor lichtstroom. De lumen is een maat voor de totale hoeveelheid zichtbaar licht die een lichtbron in alle richtingen uitstraalt. De lumen is een afgeleide eenheid uit het SI-stelsel. 1 lumen is de lichtstroom van een puntlichtbron waarvan het licht in 1 steradiaal gebundeld is en 1 candela uitstraalt.
Vergelijkingstabel van de verschillende vermogens bij dezelfde lumen opbrengst:
Ledlamp | Spaarlamp | Gloeilamp | Halogeenlamp | |
50 lm | 1,2 W | 7 W | ||
100 lm | 15 W | |||
150 lm | 18 W | |||
200 lm | 2 W | 5 W | 25 W | |
300 lm | 3 W | 28 W | ||
400 lm | 6 W | 8 W | 40 W | |
500 lm | 8 W | |||
600 lm | 11 W | 42 W | ||
700 lm | 13 W | 60 W | ||
800 lm | 15 W | |||
850 lm | 52 W | |||
900 lm | 10 W | 16 W | 75 W | |
1000 lm | 13 W | |||
1100 lm | 18 W | |||
1300 lm | 22 W | 100 W | 70 W | |
1500 lm | 25 W | |||
1800 lm | 22 W | 28 W | ||
1900 lm | 105 W | |||
2100 lm | 33 W | 150 W |
Het is belangrijk om te weten bij het berekenen van de dikte van de installatiekabel je afhankelijk bent van heel veel factoren. De belangrijkste factoren hebben wij hier even op een rijtje gezet. Eerste voorwaarden is hoeveel ampère de installatiekabel is afgezekerd. Het is namelijk de bedoeling dat de kabel onbeschadigd blijft na kortsluiting of overbelasting. Tweede voorwaarden is het nominaal verbruik samen met de lengte van de installatiekabel. De reden waarom dit zo belangrijk is komt doordat iedere installatiekabel spanningsverlies heeft. Dit komt door de weerstand van de kabel. Hoe langer de kabel des de groter het spanningsverlies. Een factor samen gaat met de lengte van de kabel is het vermogen die er overheen gaat. Een voorbeeld is als je een installatiekabel hebt met een lengte van 10meter, dan heb je meer spanningsverlies als daar 10 ampère overeen gaat dan met 1 ampère. Volgens de NEN1010 mag je niet meer dan 5% spanningsverlies hebben, wij adviseren zelf niet meer dan 3%. Derde voorwaarden is de omgevingstemperatuur. Als er een vermogen over de installatiekabel heen gaat dan wordt de kabel warmer. Als de omgevingstemperatuur 20 graden Celsius is dan is dit het starttemperatuur voor de installatiekabel. Het is dan makkelijk te begrijpen dat bij een starttemperatuur 30 graden de installatiekabel warmer wordt dan bij 20 graden Celsius. Hoe warmer de kabel des de groter de spanningsverlies. Er kan dan ook minder vermogen over de kabel heen en er bestaat een kans dat de kabel beschadigd raakt bij kortsluiting als niet de juiste berekening gemaakt is. YMvK installatie kabel heeft een maximale bedrijfstemperatuur van 90 graden Celsius. Vierde voorwaarden, indien van toepassing is de aantal installatiekabel er naast elkaar liggen in bijvoorbeeld een kabelgoot. Kabels warmen elkaar op, dit heeft invloed op de warmteontwikkeling van de kabel. Wij hebben een schema gemaakt met de besproken voorwaarden tot maximaal 125A en een afstand van 100meter.
25mtr | 50mtr | 75mtr | 100mtr | |
---|---|---|---|---|
16A | 2,5mm² | 2,5mm² | 4mm² | 4mm² |
20A | 2,5mm² | 2,5mm² | 4mm² | 6mm² |
25A | 4mm² | 4mm² | 6mm² | 10mm² |
32A | 4mm² | 6mm² | 10mm² | 10mm² |
40A | 6mm² | 6mm² | 10mm² | 16mm² |
50A | 10mm² | 10mm² | 10mm² | 16mm² |
63A | 10mm² | 10mm² | 16mm² | 25mm² |
80A | 16mm² | 16mm² | 25mm² | 25mm² |
100A | 16mm² | 16mm² | 25mm² | 35mm² |
125A | 25mm² | 25mm² | 35mm² | 50mm² |
Deze berekening is op basis van: belasting is gelijk aan zekering waarde, enkel in goot, omgevingstemperatuur 20˚ Celcius, max spanningsverlies 3%
Vekto kan niet aansprakelijk gesteld worden voor schade, ontstaan door het toepassen van het bovenstaande tabel
Lees meerSpecificaties
Merk | Gacia |
---|---|
Type | PB8H-3B01 |
Artikelnummer | 110604 |
Gewicht in kg | 0.3300 |
Aantal beveiligde polen | 3 |
Aantal polen (totaal) | 3 |
Beschermingsgraad (IP) | IP20 |
Breedte in module-eenheden | 3 |
Energiebegrenzingsklasse | 3 |
Frequentie | 50-60Hz |
Geschikt voor inbouwinstallatie (stucwerk) | Nee |
Inbouwdiepte | 45mm |
Meeschakelende nul | Nee |
Nevenapparaat mogelijk | Ja |
Nom. (meet)spanning | 400V |
Nom. (meet)stroom | 1A |
Nom. afschakelvermogen Icn EN 60898 bij 230 V | 10kA |
Nom. afschakelvermogen Icn EN 60898 bij 400 V | 10kA |
Nom. afschakelvermogen Icu IEC 60947-2 bij 230 V | 10kA |
Nom. afschakelvermogen Icu IEC 60947-2 bij 400 V | 10kA |
Overspanningscategorie | 3 |
Spanningstype | AC |
Uitschakelkarakteristiek | B |
Vervuilingsgraad | 2 |
