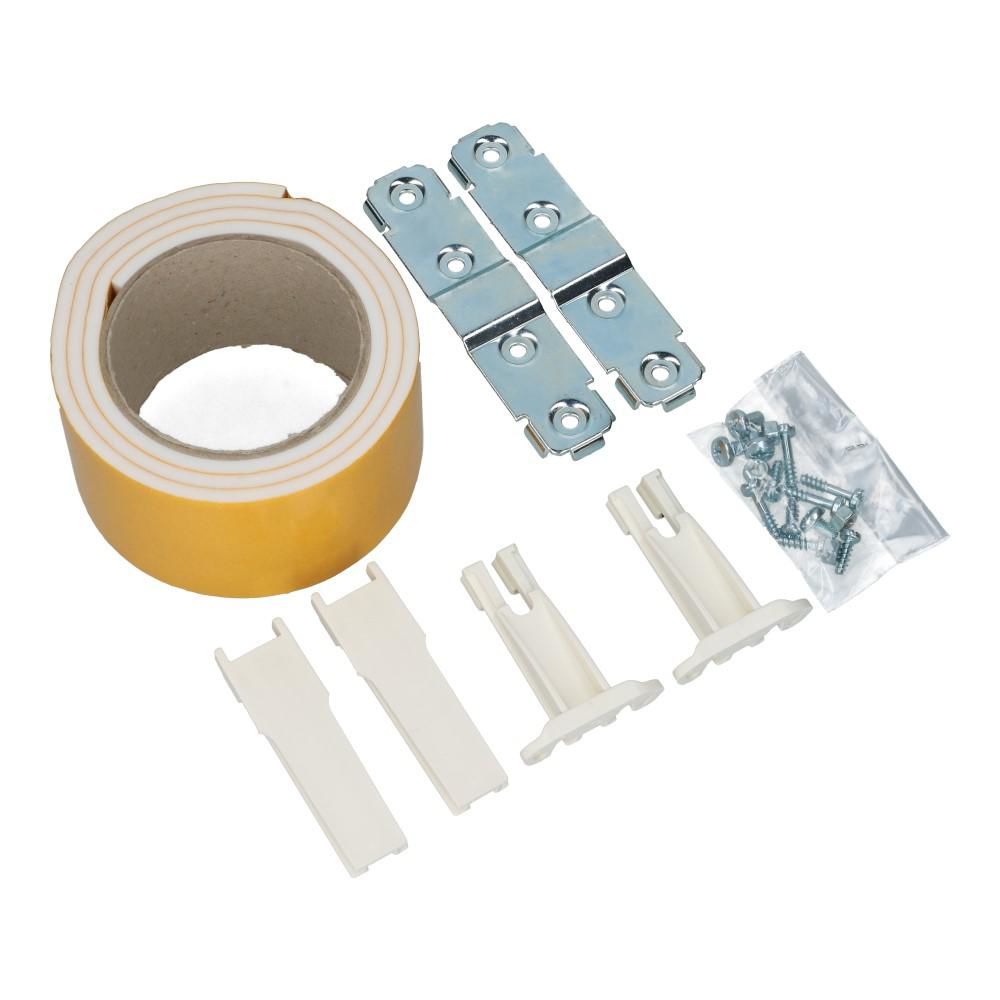

Koppelset voor Pragma Plus

Pragma Plus is de eerste modulaire verdeler die ergonomie, design en stevigheid van het hoogste niveau combineert. Deze nieuwe verdeler, te verkrijgen als opbouw- en inbouwverdeler, heeft een volledige isolatie van klasse II.
Een kant-en-klaar assortiment verdelers dat ontworpen is door en voor elektriciens: ergonomisch en flexibel te installeren. Het Pragma-aanbod is bijzonder stevig, met name de verdelers met 48 modules dankzij de metaalstructuur en de versterkte voorkant.

Functie
Deze verdeler is bedoeld voor kwalitatief hoogwaardige elektrische panelen in tertiaire toepassingen en woningen. Een specifieke interfaceverdeler voor de eindgebruiker maakt het mogelijk om daarnaast modulaire en specifieke apparatuur te installeren: ultraterminalapparatuur, industriële stopcontacten, noodstopknoppen en andere knoppen en lampjes.

Kenmerken van de verdelers en interfaces
- Verdelers met 26 of 36 modules en interfaces: techno plastisch materiaal1, metaalgrijs en titaanwit
- Verdelers met 48 modules: metaal en techno plastisch materiaal1, metaalgrijs en titaanwit
Transparante deuren:
- Voor verdelers met 26 en 36 modules: techno plastisch materiaal1
- Voor verdelers met 48 modules: metaal en glas, titaanwit (RAL 90116)
Blinde deuren:
- Voor verdelers met 26 en 36 modules: techno plastisch materiaal1, titaanwit v voor verdelers met 48 modules: metaal, titaanwit.
- Voor interfaces: techno plastisch materiaal1, titaanwit (RAL 9016)
- Brand- en hittebestendigheid (*) volgens IEC 60695-2-11/EN 60695-2-11
- Volledige isolatieklasse II: volgens IEC 60439-3/EN 60439-3 7.4.3.2.2
Voordeel: dankzij het ontwerp zijn alle Pragma verdelers volledig geïsoleerd:
geen enkel onderdeel van de verdeler, de interface of de deur moet worden geaard b Beschermingsklasse volgens de IEC 60529 en IEC 62262:
- zonder deur: IK08
- met deur: IP40
- Bedrijfstemperatuur: -25°C tot 60°C

Kenmerken van de klemmenblokken
- Toegekende isolatiespanning Ui: 800 V, Uimp: 8 kV
- Beantwoordt aan de norm IEC 60947-7-1
- De klemmenblokken kunnen ook in de Prisma Plus-borden worden gemonteerd. De veer- en schroefaansluitingen van de klemmenblokken zijn speciaal ontworpen door Schneider Electric, waardoor u soepele en massieve draden met of zonder draadbusje kunt verbinden volgens de normen: IEC 60947-1 8.2.4, IEC 60998-1, IEC 60998-2-1.
