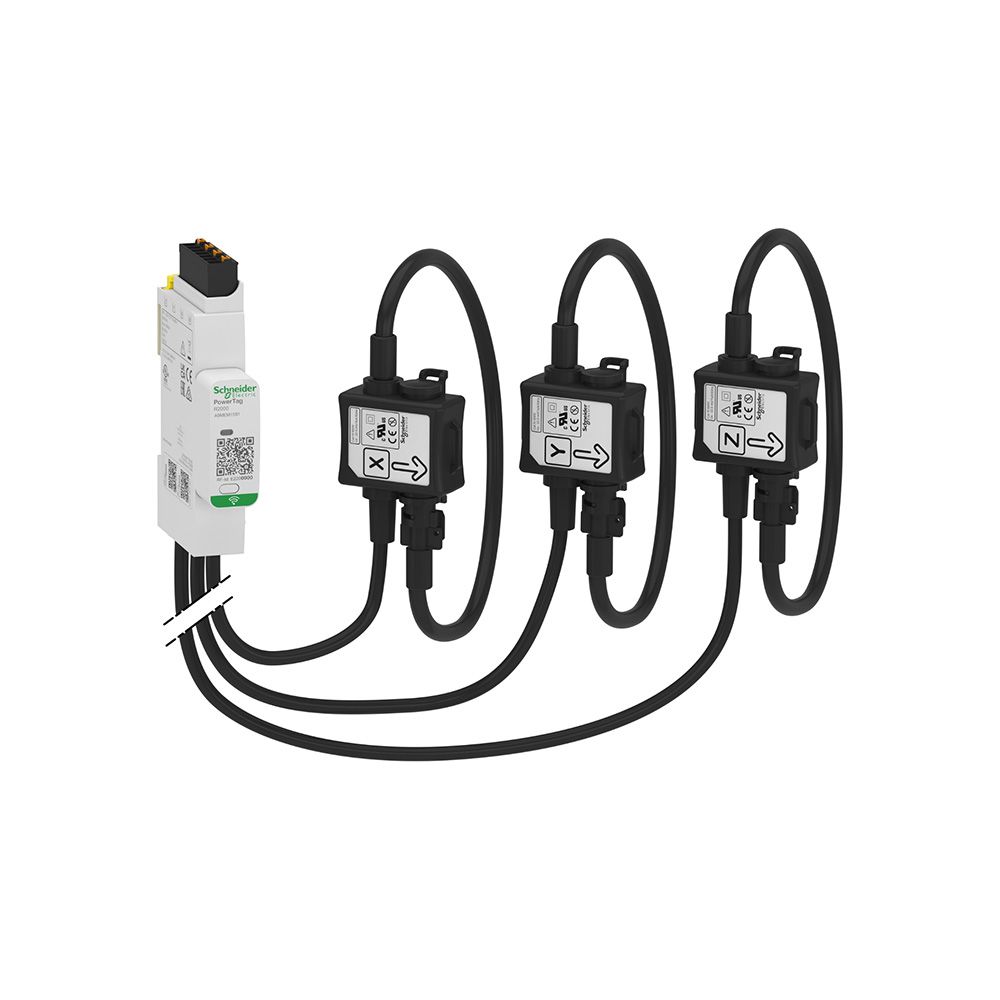

PowerTag Energy R600 3P + nul boven- en ondermontage 600A

De PowerTag Energy R600 3P/3P+N van Schneider Electric is een draadloze energiesensor voor het monitoren van 3-fase en 3-fase + nulnetwerken tot 600 A. De sensor wordt gekoppeld aan een geschikte concentrator of gateway en maakt daarmee monitoring en diagnose op belastingsniveau mogelijk.

De PowerTag Energy R600 is ontwikkeld voor toepassingen op het gebied van energiemanagement, belastingsbewaking en vermogensbeschikbaarheid. De sensor levert realtime meetgegevens waarmee het energieverbruik en de elektrische prestaties van een aangesloten circuit nauwkeurig kunnen worden gevolgd.

Uitgebreide realtime metingen

De sensor meet onder andere:

• Actieve, reactieve en schijnbare energie
• Actief, reactief en schijnbaar vermogen
• Stroom per fase
• Spanning
• Vermogensfactor

Bij een stroomuitval kan de PowerTag Energy R600 een spanningsverliesalarm versturen. Daarbij wordt ook de laatst gemeten stroomwaarde per fase doorgegeven voordat de voeding wegvalt. Zo blijft informatie over de toestand van het circuit beschikbaar, ook wanneer de spanning niet langer aanwezig is.

Ontworpen voor montage tot 600 A

De PowerTag Energy R600 is geschikt voor een maximale stroom van 600 A en kan worden gemonteerd op een onbeschermde of geïsoleerde rail, maar ook rechtstreeks op kabels. Dankzij de draadloze communicatie kan de sensor eenvoudig worden geïntegreerd in een bestaande installatie zonder dat een aparte bedrade communicatielijn naar ieder meetpunt nodig is.

De sensor voldoet aan de IEC 61557-12 en is geclassificeerd als PMD-II/DD/K70/1, met een prestatieklasse 1.

Technische specificaties

• Toepassing: 3P en 3P+N
• Maximale stroom (Imax): 600 A
• Basisstroom (Ib): 100 A
• Verzadigingsstroom: 1200 A
• Startstroom (Ist): 400 mA
• Nominale spanning fase-nul: 100–277 VAC ±20%
• Nominale spanning fase-fase: 173–480 VAC ±20%
• Maximaal verbruik: ≤ 3 VA
• Prestatieklasse: Klasse 1
• Norm: IEC 61557-12
• Montage: op rail of kabel
• Kleur: wit (RAL9003)
• Gewicht: 360 g
• Beschermingsgraad: IP20, IP40 aan de voorzijde
• Slagvastheid: IK05
• Bedrijfstemperatuur: -25 °C tot +70 °C
• Opslagtemperatuur: -40 °C tot +85 °C

De PowerTag Energy R600 3P/3P+N biedt daarmee een draadloze en nauwkeurige oplossing voor het monitoren van elektrische circuits tot 600 A. In combinatie met een geschikte gateway of concentrator kunnen installateurs en beheerders realtime inzicht krijgen in energie, vermogen en de status van aangesloten belastingen.
