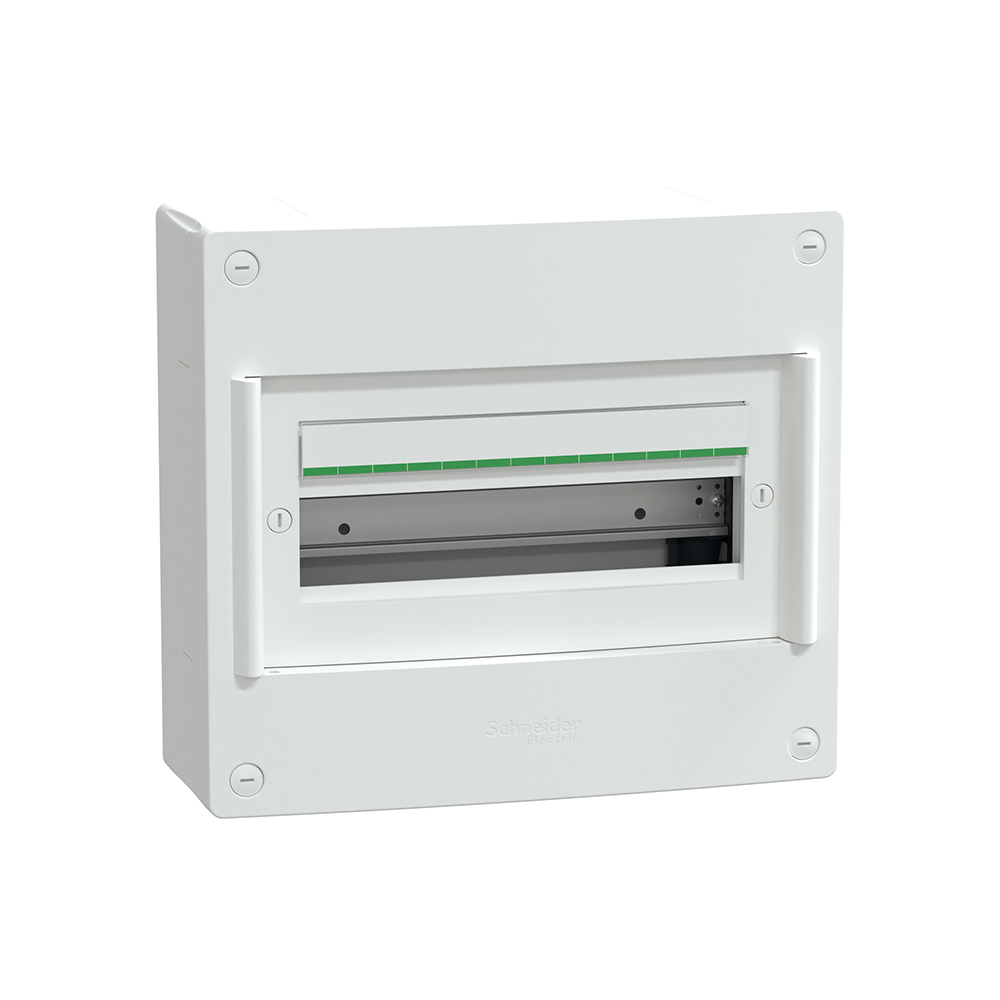

PrismaSeT XS 13 modules verdeler 1 x 13 modules + 1 aardingsblok zonder deur

De Prismaset XS behuizing is een kunststof opbouw distributiebehuizing, samengesteld uit 1 rij van 13 modules van 18 mm. Deze compacte en gebruiksklare kast is geschikt voor alle soorten modulaire schakeluitrustingen en bedoeld voor binneninstallaties in zowel de residentiële als tertiaire sector.

De behuizing biedt een IP40-beschermingsgraad met deur en IP30 zonder deur. Een optionele deur kan eenvoudig worden toegevoegd. Dankzij de verwijderbare kabelinvoerplaten is kabelinvoer mogelijk via zowel de boven- als onderzijde, geschikt voor kabel, buis of koker. Voor extra gebruiksgemak is de DIN-rail verwijderbaar, wat de bedrading en het onderhoud vergemakkelijkt.

Kenmerken:

• Montage: opbouw, kunststof behuizing

• Capaciteit: 1 rij van 13 modules (18 mm)

• Toepassing: alle types modulaire schakeluitrustingen, voor binneninstallatie

• IP-bescherming: IP40 met deur, IP30 zonder deur

• IK-bescherming: IK08 zonder deur, IK09 met deur

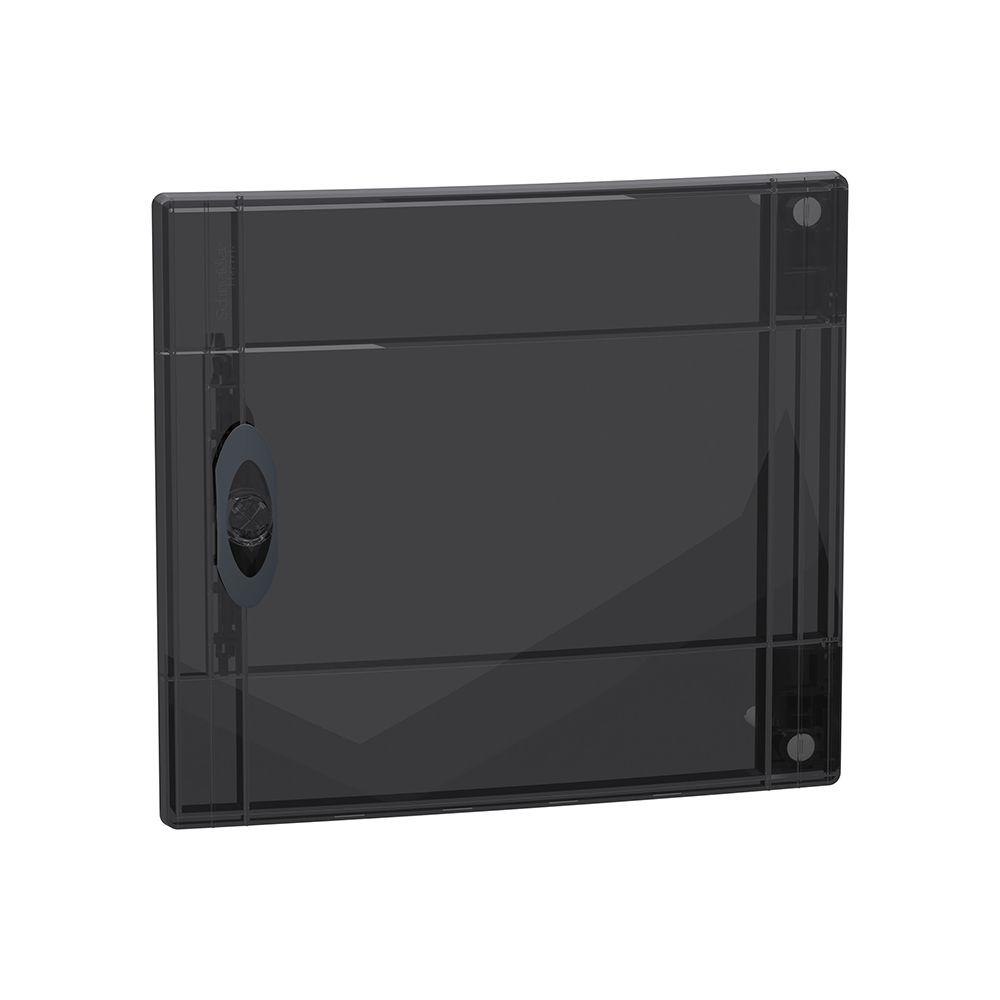

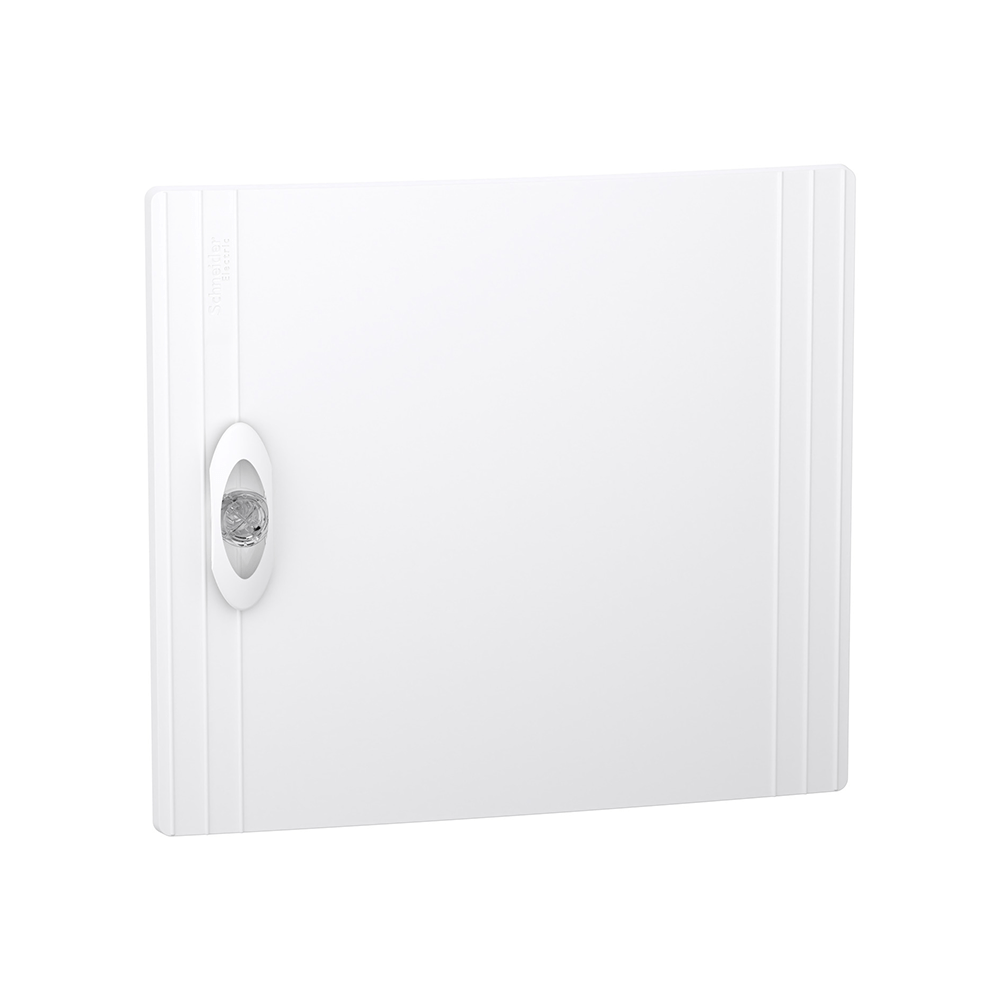

• Opties: mogelijkheid tot installatie van een deur

Uitvoering en meegeleverd:

• 1 achterplaat en 1 verwijderbare DIN-rail

• 1 aardingsklemmenblok: 14 uitgangen (3x25 mm² + 11x4 mm²)

• 1 nulleider- en 1 faseklemmenblok: elk 4 uitgangen (4x16 mm²)

• 1 identificatielabel en labelbescherming

• 1 blindplaatstrip

• Kabelbevestigingsmateriaal

Technische gegevens:

• Elektrische isolatieklasse: II

• Nominale isolatiespanning (Ui): 400 V

• Nominale ingangsstroom: tot 63 A

• Overspanningscategorie: II

• Gedissipeerd vermogen: 22 W

• Normen: IEC 60670-1 en 24, IEC 61439-1 en 3

• Materiaal: technoplastic (omhulsel, afdekplaat, achterdeel)

• Vlam- en warmtebestendigheid: 750 °C (omhulsel, afdekplaat, achterplaat)

• Kleur: wit (RAL 9003)

Afmetingen en gewicht:

• (B) 336 mm x (H) 300 mm x (D) 127 mm

• Gewicht: 2,050 kg

Omgevingscondities:

• Bedrijfstemperatuur: -25 °C tot +60 °C
