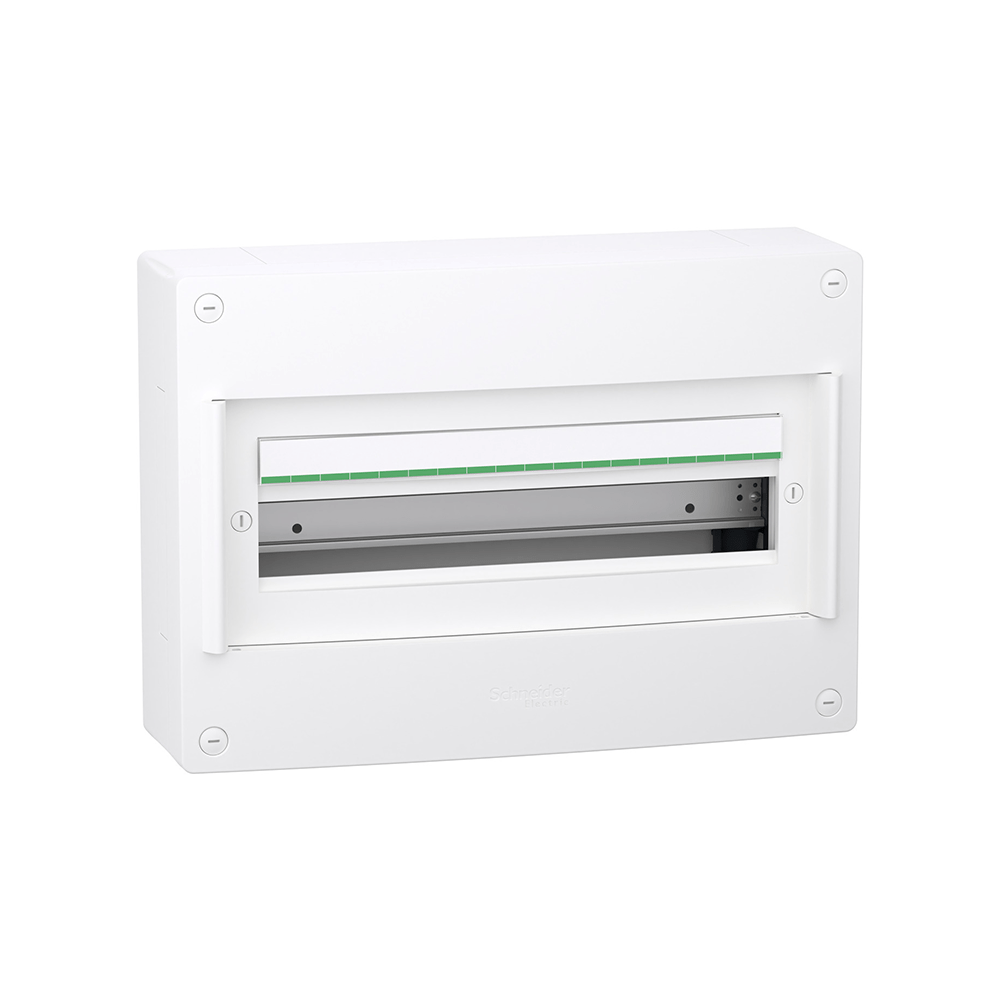

PrismaSeT XS 18 modules verdeler 1 x 18 modules + 1 aardingsblok zonder deur

Deze Prismaset XS opbouwbehuizing is een robuuste distributiebehuizing van kunststof, samengesteld uit 1 rij van 18 modules van 18 mm. De kast is ontworpen voor binneninstallaties in residentiële en tertiaire sectoren en is geschikt voor het monteren van alle types modulaire schakeluitrustingen.

Dankzij de ergonomische opbouw, verwijderbare kabelinvoerplaten en een uitneembare DIN-rail is deze behuizing praktisch en flexibel in gebruik.

Kenmerken:

• Type: opbouw distributiebehuizing, 1 rij – 18 modules (18 mm)

• Toepassing: residentiële en tertiaire sectoren

• Beschermingsgraad:

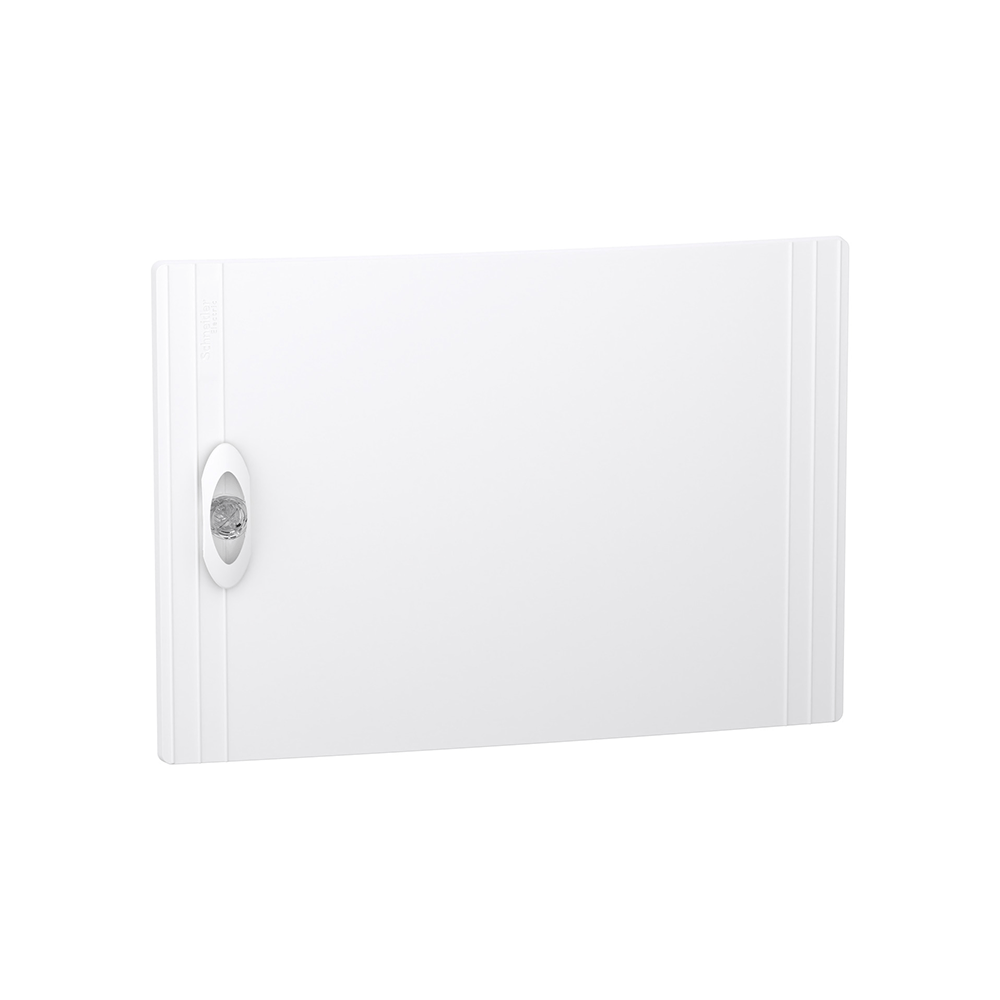

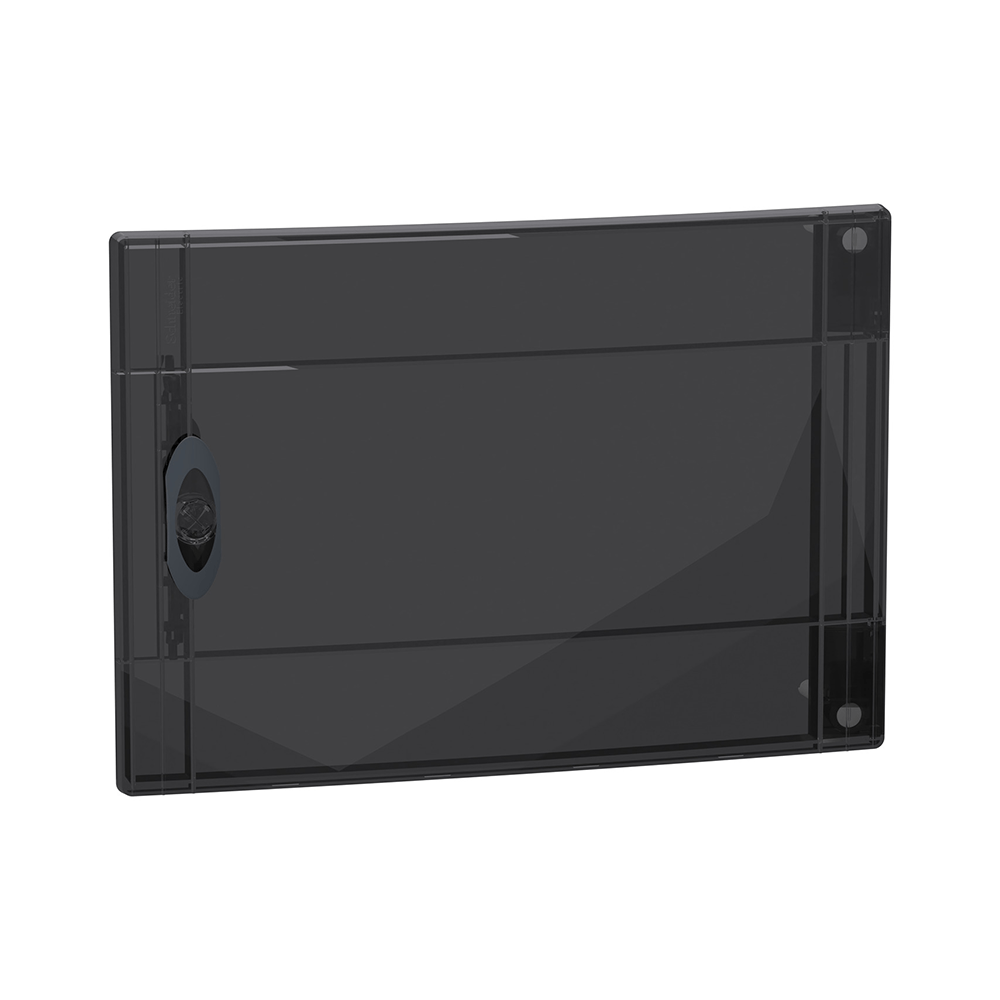

  • IP40 met deur

  • IP30 zonder deur

• Kleur: wit (RAL 9003)

• Materiaal: technoplastic (behuizing, afdekplaat en achterplaat)

• Brand- en hittebestendigheid: tot 750 °C

Uitvoering:

• Voorzien van 1 achterplaat en 1 verwijderbare DIN-rail

• Kabelinvoer via boven- of onderzijde met verwijderbare kabelinvoerplaten

• Geschikt voor kabel, buis of koker

• Wordt geleverd met:

  • 1 aardingsklemmenblok (14 uitgangen: 3×25 mm² + 11×4 mm²)

  • 1 nulleider- en faseklemmenblok (7 uitgangen: 1×35 mm² + 6×16 mm²)

  • 1 identificatielabel en labelbescherming

  • 1 blindplaatstrip

  • Kabelbevestigingsmateriaal

Technische gegevens:

• Isolatieklasse: klasse II

• Nominale isolatiespanning (Ui): 400 V

• Nominale ingangsstroom: tot 90 A

• Overspanningscategorie: II

• Vermogensverlies: 33 W

• Normen: IEC 60670-1 en 24, IEC 61439-1 en 3

Afmetingen en gewicht:

• (B) 426 mm × (H) 300 mm × (D) 127 mm

• Gewicht: 2,300 kg

Extra eigenschappen:

• Slagvastheid: IK08 zonder deur, IK09 met deur

• Bedrijfstemperatuur: -25 °C tot +60 °C
