PrismaSeT XS 28 modules verdeler 2x24 modules + 1 aardingsblok zonder deur

Deze Prismaset XS distributiebehuizing is een opbouwmontage behuizing met een combinatie van metaal en kunststof. De kast is samengesteld uit 2 rijen van 24 modules (18 mm) en kan worden uitgerust met alle types modulaire schakeluitrustingen. Speciaal ontworpen voor binneninstallaties in residentiële en tertiaire sectoren en biedt elektriciens ergonomie en flexibiliteit bij montage en onderhoud.

Kenmerken:

• Type: opbouwmontage distributiebehuizing

• Samenstelling: 2 rijen × 24 modules (18 mm)

• Toepassing: residentiële en tertiaire installaties

• Kleur: wit (RAL 9003)

• Materiaal: behuizing en afdekplaat van technoplastic, achterdeel van metaal

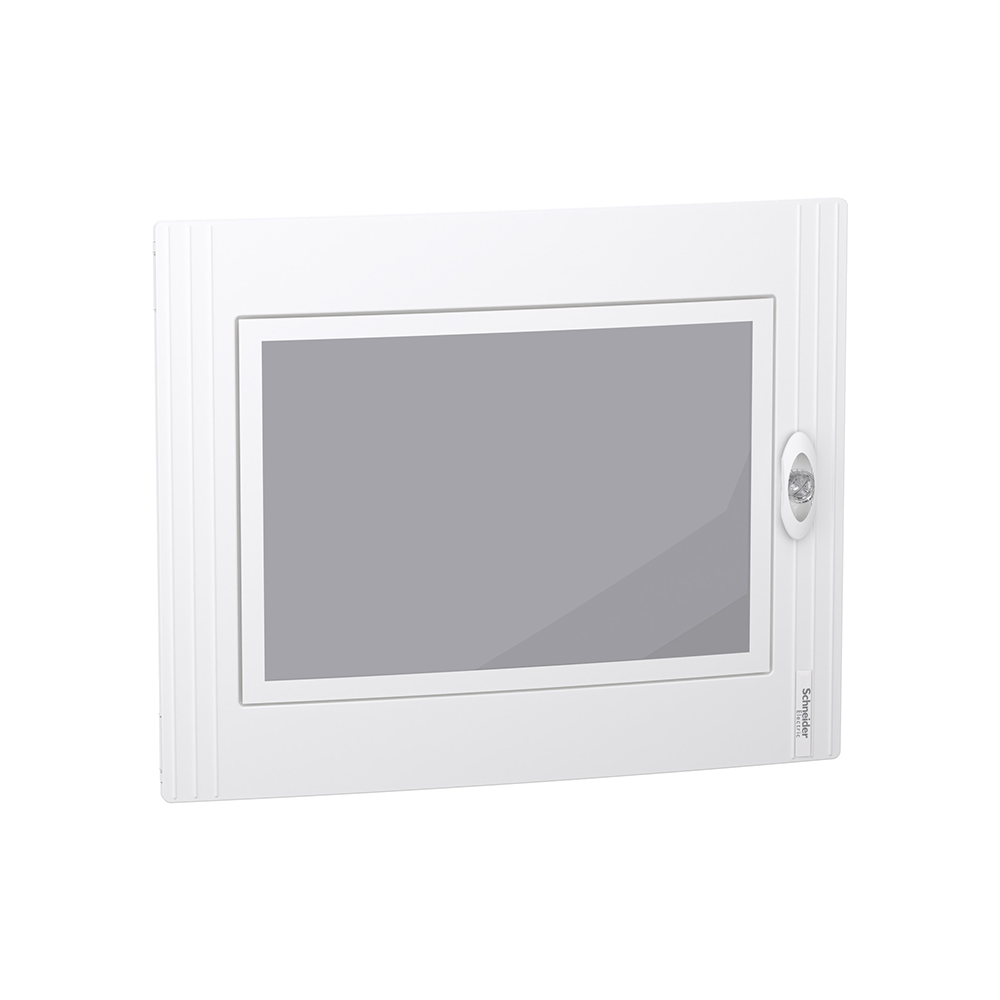

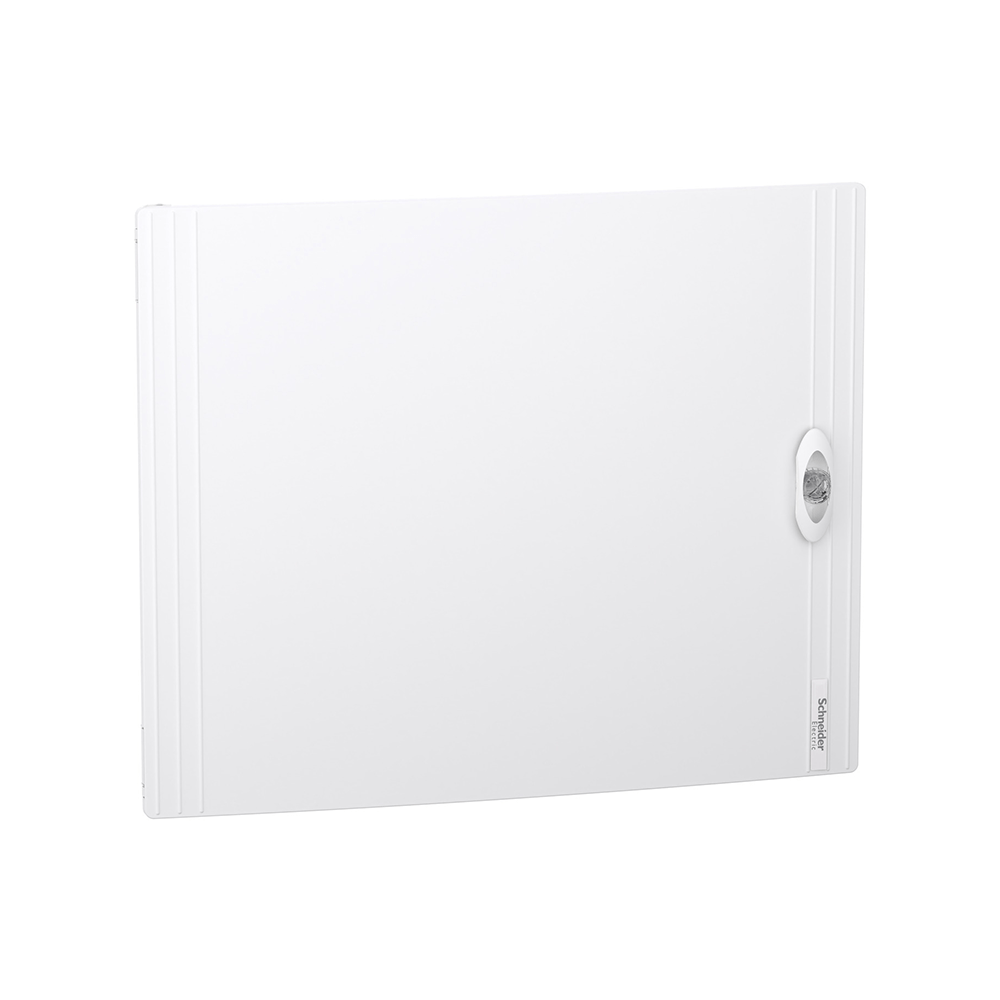

• Montageopties: optionele deur, invoer via kabel, buis of koker

• Kabelinvoer: boven- en onderzijde met verwijderbare kabelinvoerplaten

• DIN-rails: 2 stuks, verwijderbaar

• Achterplaat: inbegrepen

Meegeleverd:

• 1 aardingsklemmenblok (24 uitgangen: 3×25 mm² + 21×4 mm²)

• Mogelijkheid tot installatie van een verticale Acti9 VDIS-verdeler (24 modules)

• 2 identificatielabels en 2 labelbeschermers

• 1 blindplaatstrip

• Kabelbevestigingsmateriaal

Technische specificaties:

• Isolatieklasse: Klasse II

• Nominale isolatiespanning (Ui): 400 V

• Overspanningscategorie: II

• Nominale ingangsstroom: tot 125 A

• Gedissipeerd vermogen: 67 W

• Vlam- en hittebestendigheid kunststof: 750 °C (omhulsel en afdekplaat)

• IP-beschermingsgraad: IP40 (met deur), IP30 (zonder deur)

• IK-beschermingsgraad: IK08 (zonder deur), IK09 (met deur)

• Bedrijfstemperatuur: -25 °C tot +60 °C

• Normen: IEC 60670-1 en 24, IEC 61439-1 en 3

Afmetingen en gewicht:

• Afmetingen: (B) 550 mm × (H) 450 mm × (D) 148 mm

• Gewicht: 6,55 kg
