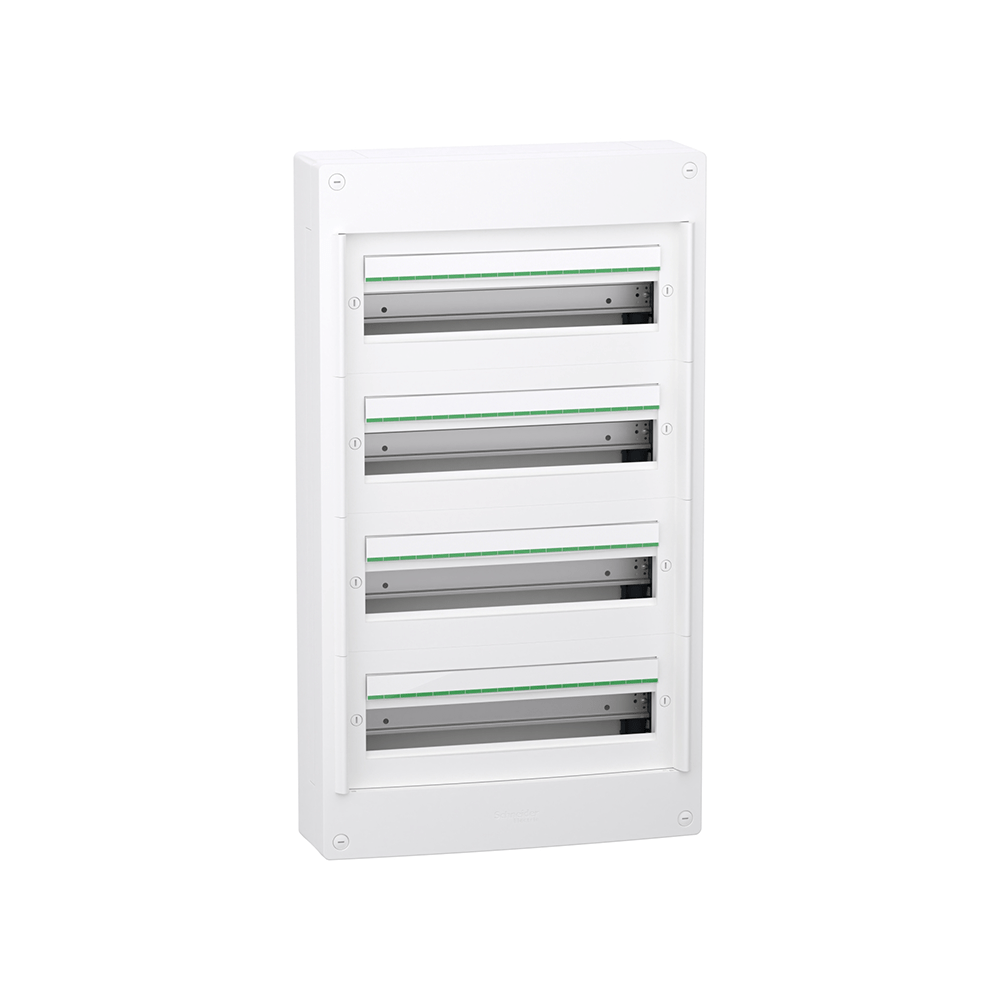

PrismaSeT XS 72 modules verdeler 4x18 modules + 1 aardingsblok zonder deur

Deze Prismaset XS opbouwbehuizing is een kunststof distributiebehuizing met 4 rijen van 18 modules (18 mm). Het omhulsel is geschikt voor alle types modulaire schakeluitrustingen en ontworpen voor binneninstallaties in de residentiële en tertiaire sector. Dankzij het ergonomische ontwerp biedt deze kast flexibiliteit en gebruiksgemak voor elektriciens.

Kenmerken:

• Type: opbouwmontage distributiebehuizing

• Materiaal: technoplastic (behuizing, afdekplaat en achterzijde)

• Kleur: wit (RAL 9003)

• Toepassing: residentieel en tertiair gebruik

• Montage: invoer van kabels via boven- of onderzijde met verwijderbare invoerplaten

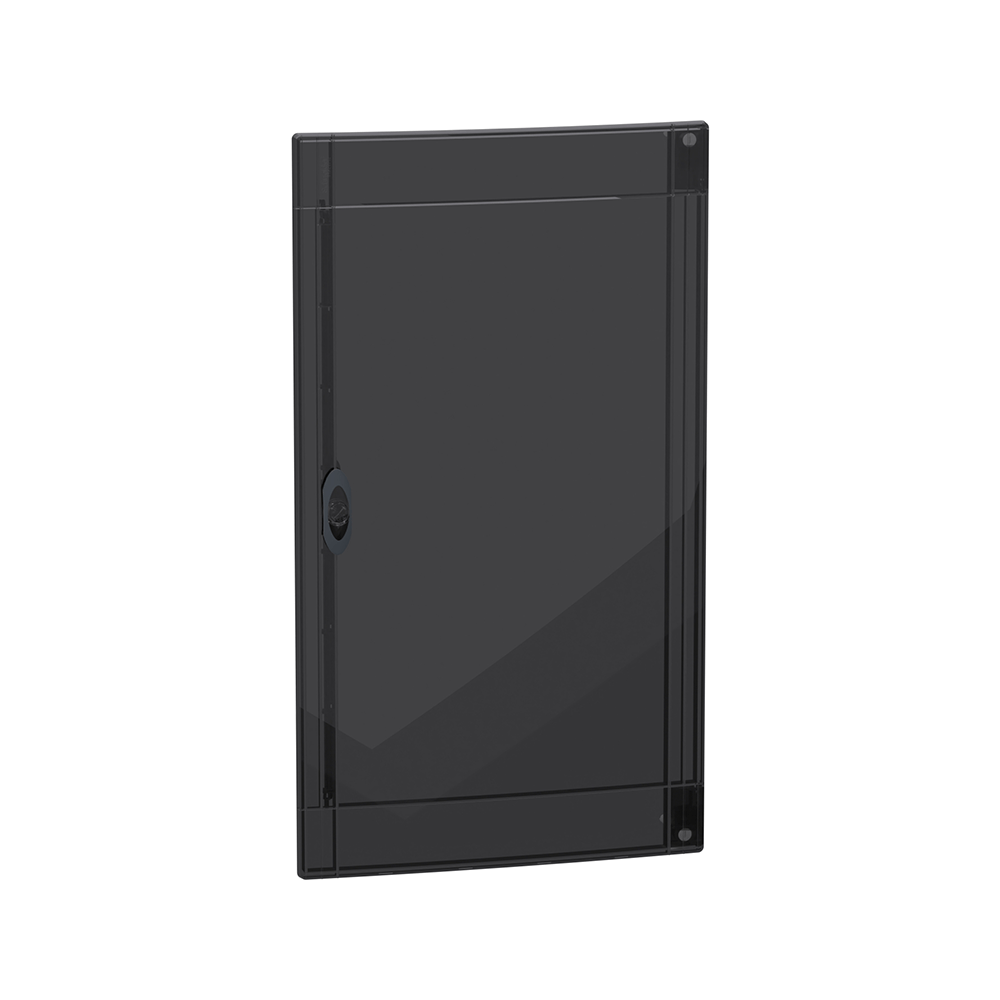

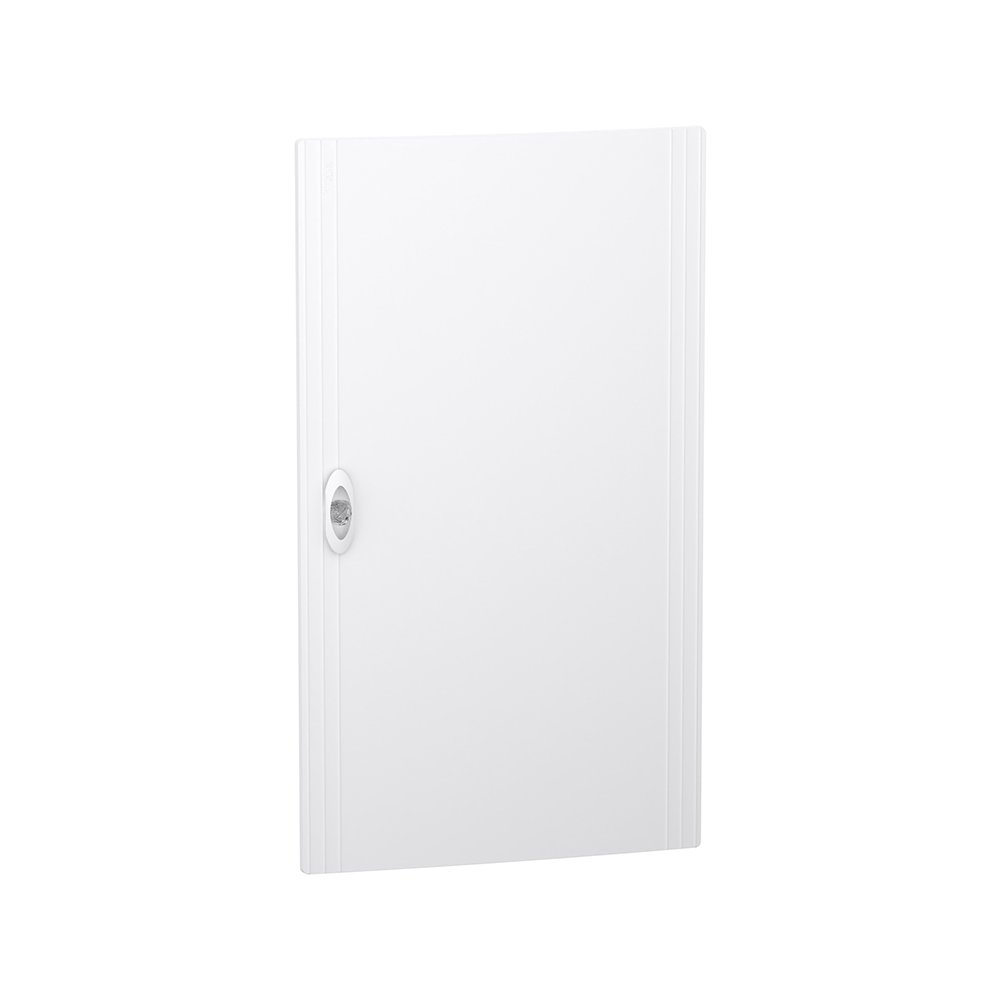

• Optioneel: deur kan afzonderlijk worden geïnstalleerd

Uitvoering:

• Aantal rijen: 4

• Aantal modules per rij: 18 (18 mm)

• Meegeleverd:

  • 1 achterplaat

  • 4 DIN-rails (verwijderbaar voor eenvoudige bedrading en onderhoud)

  • 1 aardingsklemmenblok (38 uitgangen: 6×25 mm² + 32×4 mm²)

  • 1 fase- en nulleiderklemmenblok (7 uitgangen: 1×35 mm² + 6×16 mm²)

  • 4 identificatie-etiketten

  • 4 labelbeschermers

  • 1 blindplaatstrip

  • Kabelbevestigingsmateriaal

Technische specificaties:

• IP-beschermingsgraad: IP40 (met deur), IP30 (zonder deur)

• IK-beschermingsgraad: IK08 (zonder deur), IK09 (met deur)

• Isolatieklasse: klasse II

• Nominale isolatiespanning (Ui): 400 V

• Nominale ingangsstroom: tot 125 A

• Overspanningscategorie: II

• Gedissipeerd vermogen: 64 W

• Vlam- en hittebestendigheid: 750 °C (behuizing, afdekplaat en achterplaat)

• Bedrijfstemperatuur: -25 °C tot +60 °C

• Normen: IEC 60670-1 en 24, IEC 61439-1 en 3

Afmetingen en gewicht:

• Afmetingen: (B) 426 mm × (H) 750 mm × (D) 127 mm

• Gewicht: 5,50 kg
