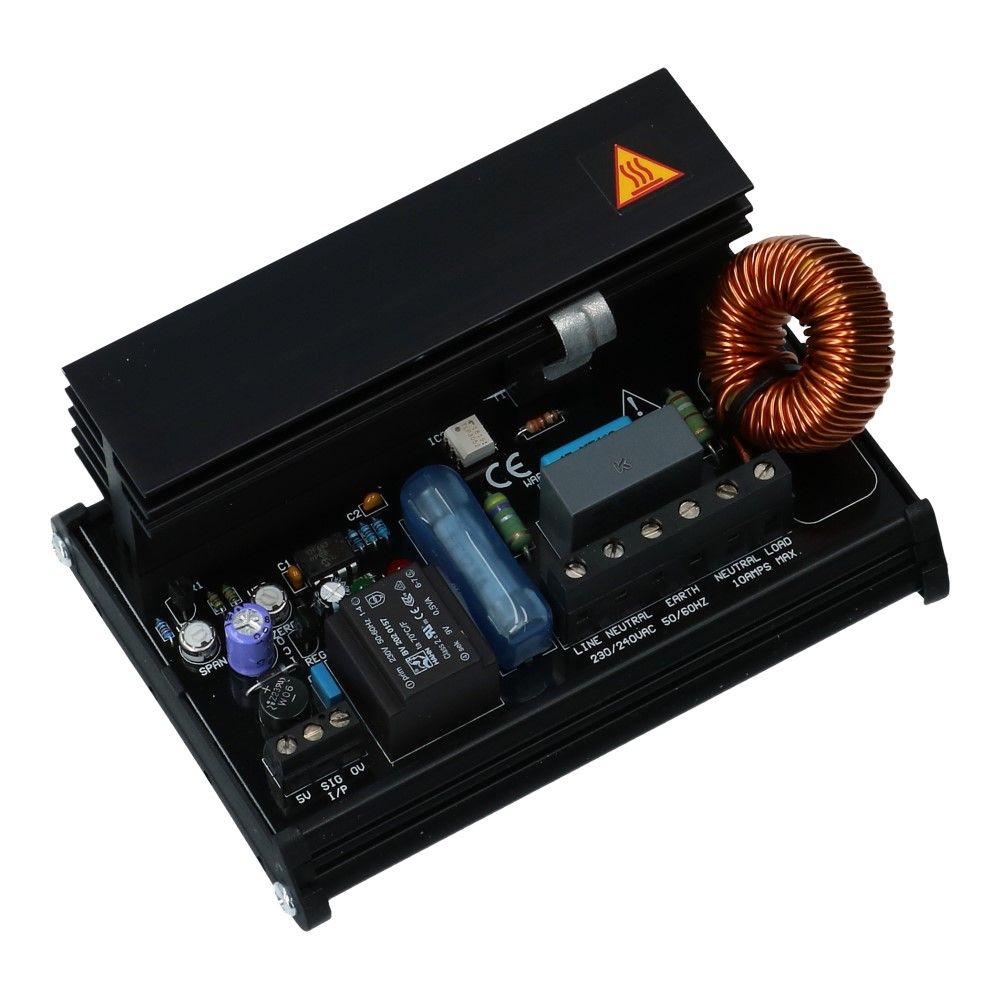

Regelaar 220-240VAC inductie 0-5/10V of potmeter

Artikelnummer: 105013
€ 225,78 € 112,89
Inc.BTW € 136,60

15 op voorraad

Bestel ma-vr voor 21:00, ontvang het de volgende dag
Gratis verstuurd
30 dagen bedenktijd
Gratis retour
Bel voor technisch advies 036-7505372

Omschrijving

Merk: DEN & LYN
Type: REG22010A10V
Voeding: 220-240VAC
Vermogen: 10A AC3 230VAC 2kW
Aansturing: 0-10V, 0-5V, Potmeter

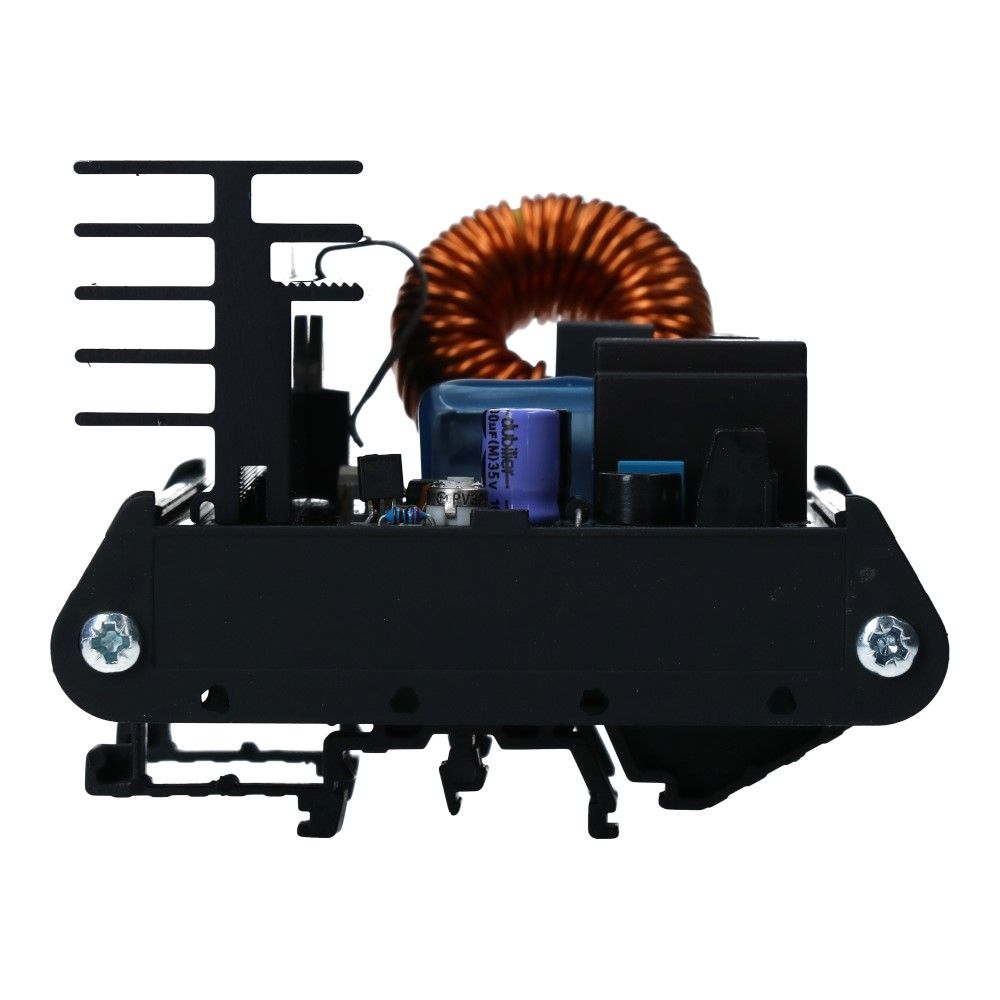

DIN-RAIL MONTAGE

Regelaar voor het regelen van ohmsw en inductieve -vermogens. Geschikt voor het regelen van motoren, pompen, ventilators, infraroodpanelen en verwarmingselementen. Aan de voedende zijde kunt u 220-240VAC 50-60Hz aansluiten. Met de besturingsingang kunt u van 0-5VDC, 0-10VDC of een potmeter de uitgaande spanning regelen van 0-240VAC.
In een geventileerde kast kunt u maximaal 10A (2kW bij 230VAC) aan vermogen aansturen. In een niet geventileerde kast maximaal 6A (1.2kW bij 230VAC).

Kalibratie van de aangesloten besturingsspanning.

U heeft een voltmeter en een verbruiker aangesloten van minimaal 100W nodig om deze stappen uit te voeren.


Termen:
Besturingsspanning: De 0-10V ingang.
Load: Aansluiting van de verbruiker, bv de pomp.
Power: De Voedingsspanning.

In dit voorbeeld gebruiken wij 0-10V maar hetzelfde principe geldt ook voor 0-5V.

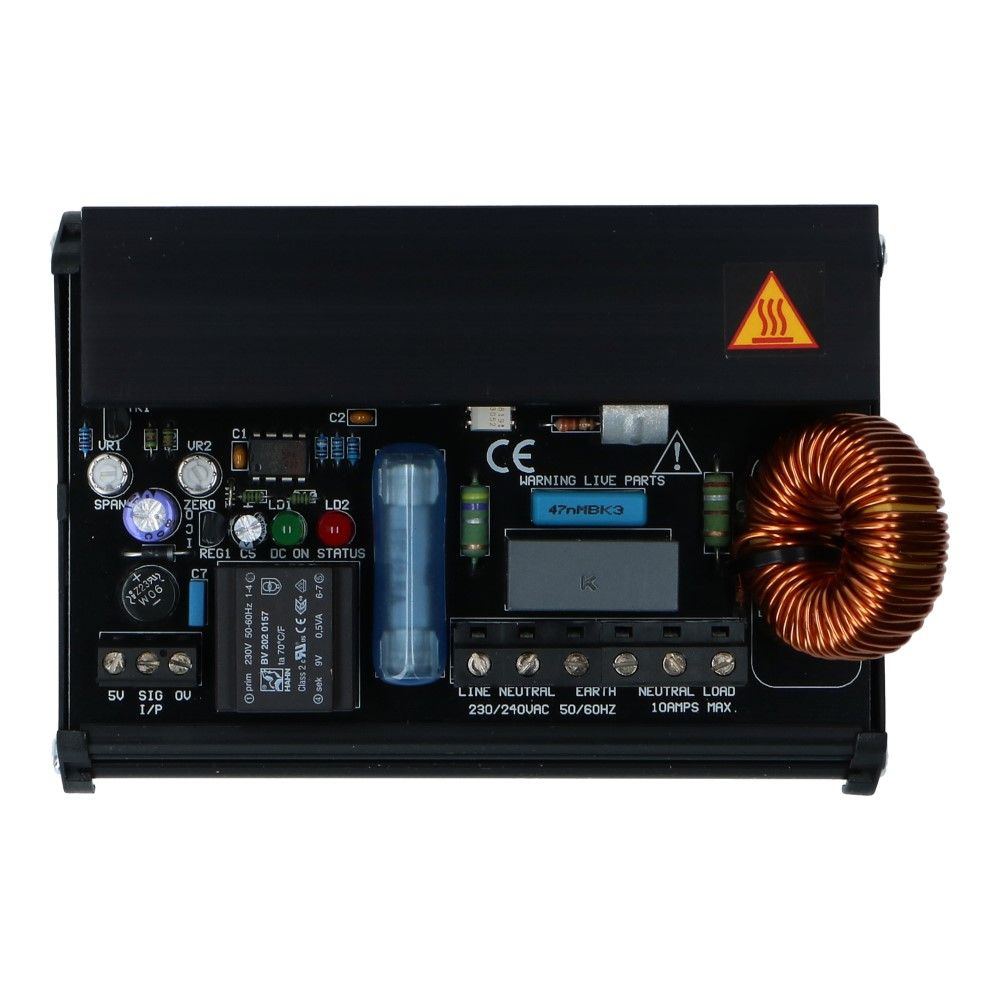

  1. Sluit de + van de 0-10V aan op de SIG en de - op de 0V klem.
  2. Zorg dat de besturingsspanning op 10V staat. Draai aan de potmeter SPAN van links naar rechts totdat u een spanning meet aan de load kant die net kleiner is dan aan de power spanning.
  3. Zorg dat de besturingsspanning op 0V staat. Draai aan de potmeter ZERO van rechts naar links totdat u een spanning meet aan de load kant van een paar volt.
  4. De SPAN en de ZERO potmeter reageren licht op elkaar. Het kan wezen dat u stap 2 en 3 een paar keer moet uitvoeren.


In dit voorbeeld gebruiken wij een potmeter. U heeft een potmeter nodig tussen de 1k ohm en de 10k ohm.

  1. Als uw potmeter een ground (-) heeft sluit deze dan op de 0V. De 2 aansluitingen van de potmeter komen tussen de 5V en de SIG.
  2. Zorg dat de potmeter 0% staat. Draai aan de potmeter SPAN van links naar rechts totdat u een spanning meet aan de load kant die net kleiner is dan aan de power spanning.
  3. Zorg dat de potmeter op 100% staat. Draai aan de potmeter ZERO van rechts naar links totdat u een spanning meet aan de load kant van een paar volt.
  4. De SPAN en de ZERO potmeter reageren licht op elkaar. Het kan wezen dat u stap 2 en 3 een paar keer moet uitvoeren.

Specificaties

Artikelnummer105013
MerkVEKTO
TypeREG22010A10V
Primaire spanning 1220 t/m 240V
Secundaire spanning 10 t/m 240V
Beschermingsgraad (IP)IP00
RingkernJa
Modulaire uitvoering (voor railmontage)Ja
GeleidermateriaalKoper
