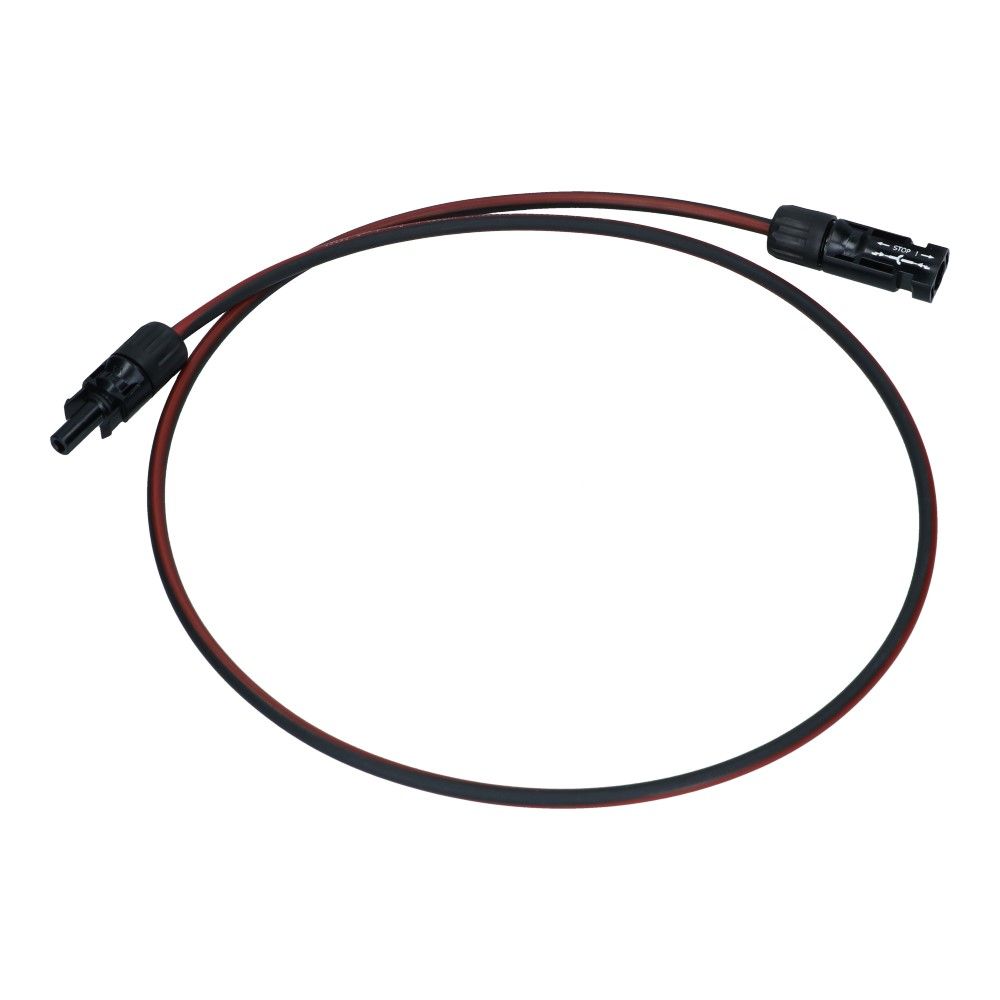

HomeTerug/Solarkabel 2 meter MC4 4mm² rood

Productomschrijving

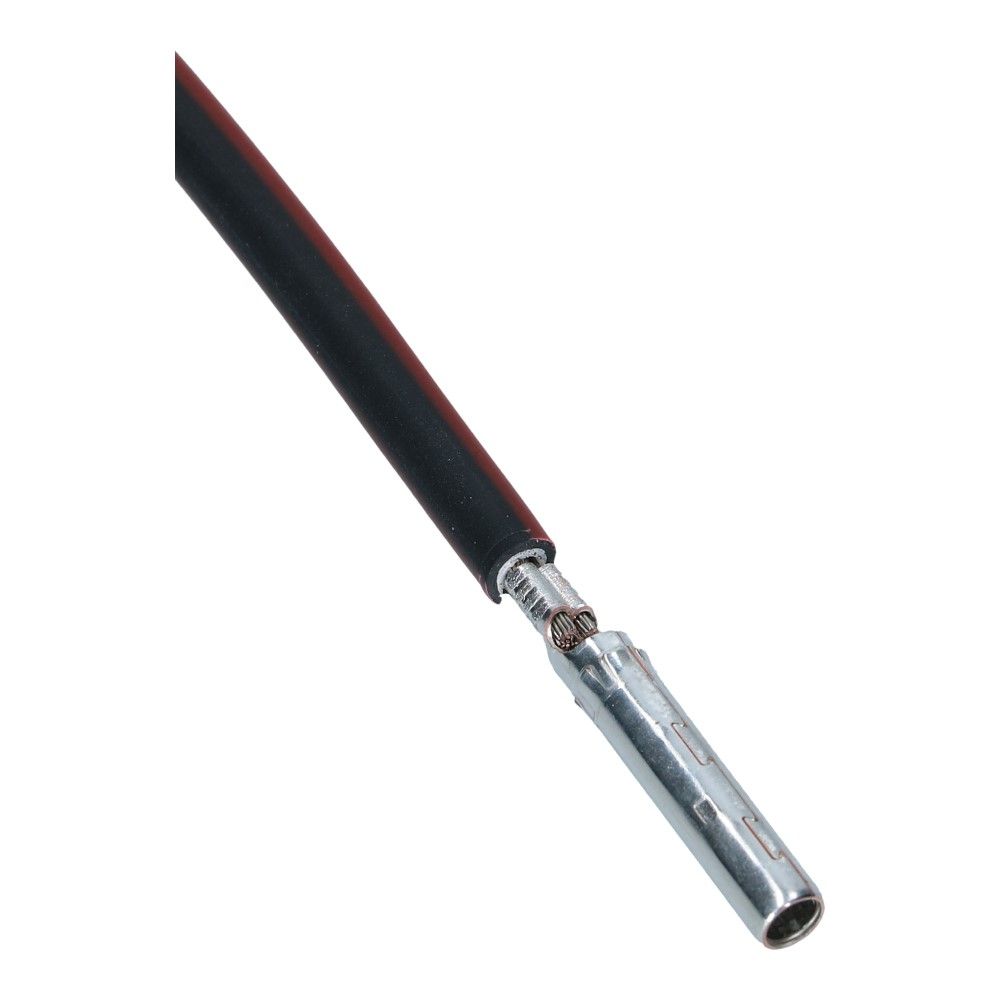

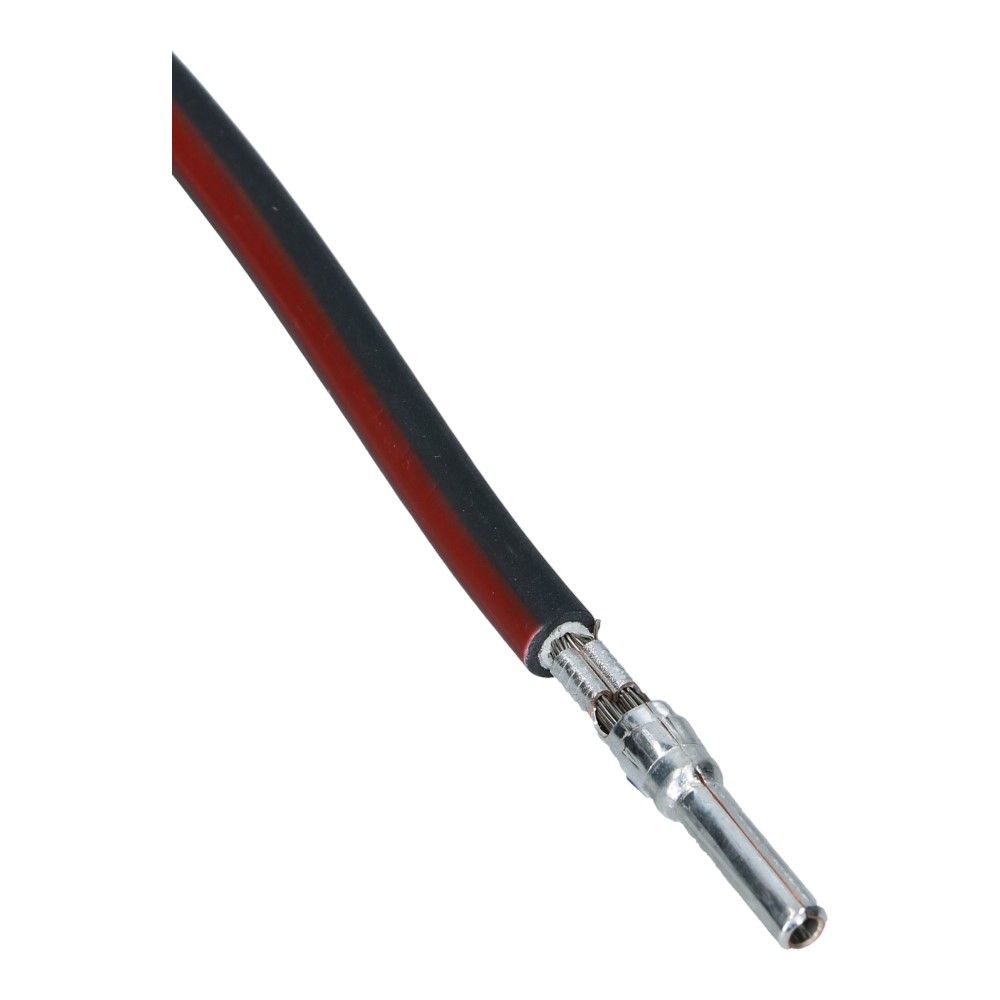

De solar kabels van Vekto worden gemaakt in Nederland en geproduceerd op onze CrimpCenter64. De kunststof behuizing van de connector wordt zorgvuldig gemonteerd en de wartel wordt op 3Nm aangedraaid. Dit gebeurt bij een onderneming met mensen die een afstand tot de arbeidsmarkt hebben waarbij continu op kwaliteit wordt gecontroleerd. Mede hierdoor is dit een duurzaam product. De connectoren zijn van het merk Staubli en de solar kabel is van Eupen. Wij krimpen de connectoren met de UniCrimp222. Met de ingebouwde Crimp Force Monitoring wordt er in real time iedere verbinding gecontroleerd op krimphoogte en krimpkracht. De hoogte is van belang want hiermee wordt de trekkracht bepaald die nodig is om de connector van het koper af te trekken.

Lees meer

Productspecificaties

Artikelnummer
238536
Merk
CRIMPCENTER
Type
SOLAR-MC4-2MTR-4RO
Document 1
DoP 00420.01 Nederlands (436.41 KB pdf)
Document 2
Datasheet Eupen EUCASOLAR H1Z2Z2-K Eca (330.47 KB pdf)
Document 3
Staubli MC4 (452.82 KB pdf)
Geleidermateriaal
Koper
Oppervlakte geleider
Vertind
Nom. geleiderdoorsnede
6mm²
Samenstelling geleider
Klasse 5 = soepel
Geleiderweerstand bij 20°C
5.09Ohm/km
Geleidervorm
Rond
Aantal aders
1
Materiaal aderisolatie
Rubber
Specificatie aderisolatie
Rubber - Ethyleen propyleen rubber (EPR)
Adercodering volgens HD 308 S2
Ja
Adercodering
Kleur
Beschermingsgeleider (geel/groene ader)
Nee
Aderscherm
Nee
Glasvezelelement
Nee
Met aardgeleider
Nee
Binnenveldsturing
Nee
Buitenveldsturing
Nee
Scherm
Nee
Litze
Nee
Loodmantel
Nee
Bewapening/armering
Geen
Bewapening
Nee
Concentrische geleider
Geen
Mantelmateriaal
Polyolefine
Specificatie mantelmateriaal
Overig
Mantelkleur
Rood
Kabelgeometrie
Rond
Geleidende coating
Nee
Geleider langswaterdicht
Nee
Afscherming langswaterdicht
Nee
Brandvertraging volgens IEC 60332-1-2
Ja
Brandvertraging volgens IEC 60332-3-21 (Cat A F/R)
Nee
Brandvertraging volgens IEC 60332-3-22 (Cat A)
Nee
Brandvertraging volgens IEC 60332-3-23 (Cat B)
Nee
Brandvertraging volgens IEC 60332-3-24 (Cat C)
Nee
Halogeenvrij volgens EN 60754-1/2
Ja
Brandvertraging volgens IEC 60332-3-25 (Cat D)
Nee
Rookarm volgens IEC 61034-2
Ja
Brandvertraging
Volgens IEC/EN 60332-1-2
Rookarm volgens EN 61034-2
Ja
Halogeenvrij volgens IEC 60754-1
Ja
Halogeenvrij volgens IEC 60754-2
Ja
Eurobrandklasse volgens EN 13501-6: klasse
Eca
Eurobrandklasse volgens EN 13501-6: rookontwikkeling
Geen
Isolatiebehoud volgens IEC 60331
Nee
Isolatiebehoud
Geen
Eurobrandklasse volgens EN 13501-6: brandende vallende druppels/deeltjes
Geen
Eurobrandklasse volgens EN 13501-6: corrosiviteit/zuurgraad
Geen
Functiebehoud
Geen
Oliebestendig volgens IEC 60811-404
Ja
Buitendiameter circa
5.6mm
Min. toegestane buigradius stationaire toepassing/vast verlegd
22.4mm
Gewicht
59kg/km
Max. toelaatbare geleidertemperatuur
90°C
Toegestane kabelbuitentemperatuur tijdens montage/handeling
-5 t/m 50°C
Toegestane kabelbuitentemperatuur na montage zonder vibratie
-25 t/m 80°C
Nom. spanning U0
1.8kV
Nom. spanning U
1.5kV
Geschikt voor verwerking in aarde/ondergrond
Nee
Geschikt als installatiekabel
Ja
Functiebehoud volgens EN 50200
Nee
Functiebehoud volgens EN 50200 annex E
Nee
Gecertificeerd voor scheepsapplicaties
Nee
Geschikt als middenspanningskabel
Nee
Geschikt als hoogspanningskabel
Nee
Gecertificeerd voor luchthaven verlichtingskabel
Nee
Functiebehoud volgens IEC 60331-3
Nee
Functiebehoud volgens IEC 60331-21
Nee
Met knaagdierbescherming
Nee
Brandvertraging volgens EN 60332-1-2
Ja
Brandvertraging volgens EN 60332-3-21 (Cat A F/R)
Nee
Functiebehoud volgens BS 6387 CWZ
Nee
Brandvertraging volgens EN 60332-3-22 (Cat A)
Nee
Brandvertraging volgens EN 60332-3-23 (Cat B)
Nee
Functiebehoud volgens BS 8434-2
Nee
Functiebehoud volgens BS 8491
Nee
Brandvertraging volgens EN 60332-3-24 (Cat C)
Nee
Brandvertraging volgens EN 60332-3-25 (Cat D)
Nee
Halogeenvrij volgens EN 60754-1
Ja
Halogeenvrij volgens EN 60754-2
Ja
Halogeenvrij volgens EN 60754-3
Ja

Toon meer specificaties
